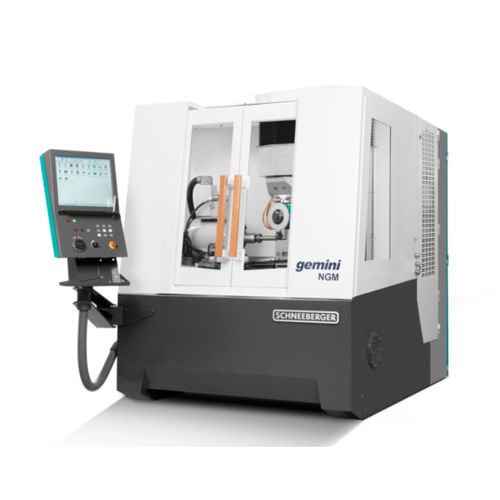

Станок для шлифования для режущих инструментов gemini NGM GHP

для зубофрезерного станка с червячной фрезойЧПУ6 осей

GeminiGHP - это высокодинамичный 6-осевой шлифовальный станок с ЧПУ для профильного шлифования задней поверхности варочных фрез. Максимальная точность гарантируется благодаря 6 осям ЧПУ, гидростатическим направляющим с линейными и моментными двигателями. Процесс осциллирующего шлифования является сердцем системы для создания прецизионного обратного шлифования. Благодаря сменным шлифовальным головкам, с опорным центром и без него, можно использовать шлифовальные круги диаметром от 26 до 100 мм. Высокопроизводительная система управления обрабатывает точные точки пути по кривой обратного шлифования, малые подвижные массы и современные линейные двигатели гарантируют очень высокую динамику. Настройка новых инструментов осуществляется с помощью прямого графического интерфейса оператора на станке и является очень эффективной и удобной для пользователя. Производство: профиль зубчатых колес, любой профиль по стандарту или специальному заказу Материал: Быстрорежущая сталь или твердый сплав Диаметр: до 200 мм Угол спирали: +/- 45° Длина: до 250 мм Многочисленные принадлежности для расширения спектра применения и повышения производительности: Устройство для правки профилей Ручная или гидравлическая задняя бабка Синхронная система щеколд и зажимная оправка Система фильтрации охлаждающей жидкости Фильтр отработанного воздуха Система пожаротушения CO2 Оси: Ось Z, ход 400 мм, вертикальная колонна, линейный двигатель, разрешение 10 нм Ось A, держатель заготовки HSK 80, свободное вращение, моментный двигатель 400 об/мин, разрешение 0.0001°, высота центра 151 мм Ось B, 270°, вращение шлифовальной головки, система прямого измерения, разрешение 0,0001° Ось V, ход 10 мм, второй поперечный суппорт, линейный двигатель, гидростатическая направляющая, система прямого измерения, разрешение 10 нм Управление: FANUC 31i B5, 5 осей одновременно
