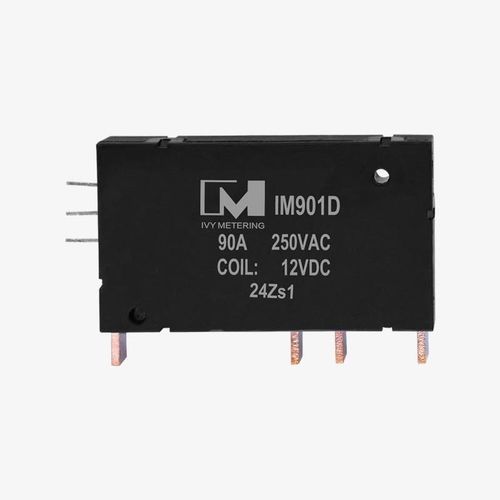

Электромеханическое реле DC IM901D

12 Vcc2NO/NFкомпактное

Введение продукта
IVY Metering разрабатывает и производит электромагнитные защёлкивающиеся реле для коммутации в одно-, двух- и трёхфазных системах. IM901D — компактное поляризованное бистабильное (магнитная защёлка) двухполюсное реле, разработанное для применения в системах управления энергопотреблением, таких как управление нагрузкой, управление питанием и системы предоплаты. По специальному заказу возможна поставка вариантов компоновки выводов, шунтов и трансформаторов тока.

Особенности продукта IM901D

• Двухполюсное электромагнитное защёлкивающее реле (тип PNNP)
• Максимальная переключающая способность контактов: 90 A при 250 VAC
• Соответствует IEC 62052-31:2020 UC2
• Низкое сопротивление контактов (100% протестировано)
• Компактный размер; мгновенное включение/выключение
• Возможны специальные сборки с гибкими проводами, медными лентами и/или встроенным шунтом
• Требуется только импульсная коммутация; поддерживается возбуждение одной или двух катушек
• Экономично: один 2-полюсный IM901D может заменить два 1-полюсных реле

Габариты изделия
Габариты доступны по запросу; для подробных размеров см. технический паспорт (datasheet).

Применение

• Умные счётчики
• Зарядные устройства для электромобилей
• Составные переключатели
• Системы управления освещением
• Промышленная автоматизация

Характеристики / технические спецификации

• Модель: IM901D
• Тип: Двухполюсное электромагнитное защёлкивающее реле (тип PNNP), поляризованный бистабиль
• Конфигурация контактов: DPDT (2 полюса)
• Максимальная переключающая способность: 90 A, 250 VAC
• Напряжение катушки: 12 VDC (импульсная коммутация; поддержка одной или двух катушек)
• Стандарты: IEC 62052-31:2020 UC2
• Сопротивление контактов: низкое (100% протестировано)
• Крепление: монтаж на печатную плату (PCB)
