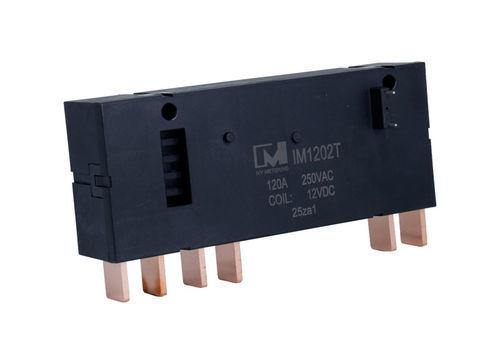

Электромеханическое реле AC IM1202T UC2

3NF3NOкомпактное

Обзор продукта
3‑фазное импульсное защёлкивающееся реле IM1202T 120A — энергоэффективное управляющее устройство для коммутации высоких токов. Управляется импульсами — потребляет энергию только во время срабатывания — и удерживает состояние за счёт внутренного постоянного магнита, исключая необходимость непрерывного питания катушки. Подходит для управления счётчиками, промышленных щитов и устройств smart‑grid, где требуется надёжная и энергоэкономичная коммутация контактов.

Модель и ключевые характеристики

• Модель: IM1202T (защёлкивающееся реле 3 фазы 120A)
• Трёхполюсный контакт для независимого трёхканального управления
• Максимальный коммутационный ток: 120A — рассчитано на большие нагрузки
• Импульсное управление катушкой с низким энергопотреблением (питание только при переключении)
• Высокая ударопрочность и конструкция для длительной надёжной работы
• Соответствует IEC 62052-31:2020 UC2
• Доступны кастомные сборки: гибкие провода, медные ленты или опции с интегрированным шунтом
• Типичные применения: счётчики энергии, промышленное управление, PDU, панели управления, управление освещением, системы smart‑grid

Параметры продукта

• Номинальная нагрузка: 120A @ 250VAC
• Конфигурация контактов: 3A / 3B
• Номинальное потребление катушки: 5.0 / 10.0 W (30 ms)
• Диэлектрическая прочность: 4 kV
• Компактные габариты: 115 × 47 × 26 mm
• Материал контактов: AgSnO2
• Макс. коммутируемая мощность: 30000 VA
• Сопротивление контакта: ≤ 1.0 mΩ
• Время срабатывания: 30 ms
• Время возврата: 30 ms
• Электрический ресурс: 10000 циклов
• Механический ресурс: 100000 циклов
• Рise температуры: ≤ 55 K
• Диапазон температур окружающей среды: -40°C до 85°C
• Диапазон влажности окружающей среды: 45% до 95% RH

Технические характеристики

• Номинальная нагрузка: 120A @ 250VAC
• Конфигурация контактов: 3A / 3B
• Номинальное потребление катушки: 5.0 / 10.0 W (30 ms)
• Диэлектрическая прочность: 4 kV
• Габариты: 115 × 47 × 26 mm
• Материал контактов: AgSnO2
• Макс. коммутируемая мощность: 30000 VA
• Сопротивление контакта: ≤ 1.0 mΩ
• Время срабатывания / возврата: 30 ms / 30 ms
• Электрический ресурс: 10000 циклов
• Механический ресурс: 100000 циклов
• Превышение температуры: ≤ 55 K
• Диапазон рабочей температуры: -40°C до 85°C
• Диапазон рабочей влажности: 45% до 95% RH
