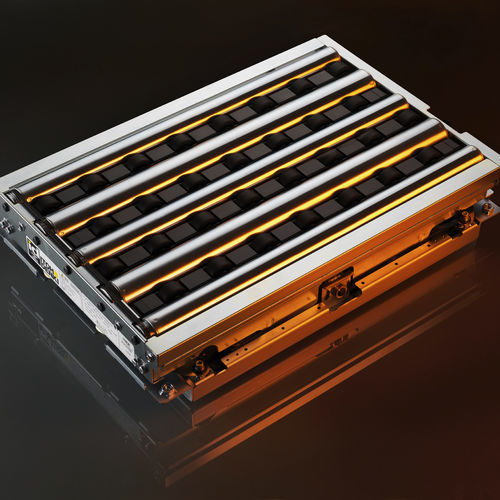

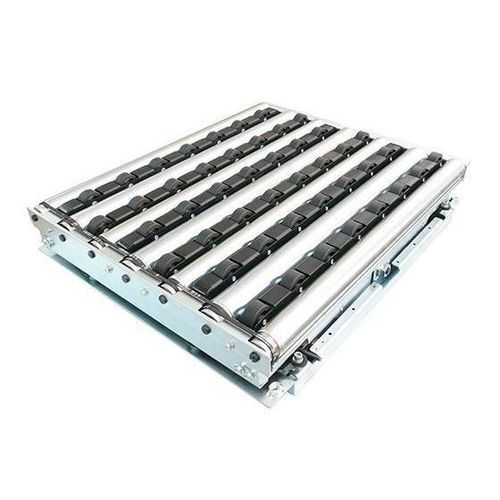

Система передачи F-RAT NX

Обзор
F-RAT NX — это 90° многопозиционный отклоняющий модуль для маршрутизации, объединения и сортировки. Его запатентованная плоская последовательность передачи сохраняет продукт на одном уровне при перекладывании, что обеспечивает плавную и быструю обработку даже хрупких изделий. В компактном кассетном исполнении F-RAT NX легко встраивается в новые или модернизируемые конвейерные линии. Модуль полностью приводится в действие бесщёточными двигателями 24 VDC, что обеспечивает безопасную эксплуатацию, простую установку и низкие требования к обслуживанию.

Ключевые особенности

• Запатентованная плоская последовательность передачи для плавных перекладываний без подъёма
• До 4 реверсивных входов/выходов, все на одном уровне
• Передача с помощью колёс/приводных роликов, подходит для посылок от малого до большого размера
• Способен отклонять контейнеры, коробки и посылки массой до 50 кг
• Безопасная эксплуатация: низкое напряжение и ограниченные зазоры между движущимися частями
• Низкий уровень шума при работе по требованию
• Компактная кассетная конструкция (высота 125 мм) для простой интеграции
• Удобство обслуживания: быстрая замена на линии и простая замена основных компонентов

Запатентованная последовательность передачи
Продукт остаётся на одном уровне и не поднимается при передаче, что снижает удары и вибрации и позволяет выполнять более быстрые и плавные отклонения. Наличие входов и выходов на одном уровне упрощает проектирование конвейерной системы.

Этапы последовательности передачи

• 1 - Приём продукта или прямой проход
• 2 - Переключение контактной поверхности передачи
• 3 - Перенос под прямым углом, управляемый колёсами

Характеристики / технические спецификации

• Тип продукта: 90° многопозиционный отклоняющий модуль (F-RAT NX)
• Метод передачи: запатентованная плоская последовательность передачи
• Привод: бесщёточные двигатели 24 VDC
• Входы/выходы: до 4 реверсивных входов/выходов на одном уровне
• Макс. масса при отклонении: до 50 кг
• Высота модуля (кассета): 125 мм (экстракомпактный)
• Безопасность: низкое напряжение и ограниченные зазоры между движущимися частями
• Шум: низкий, работа по требованию
• Обслуживание: быстрая замена на линии и простая замена основных компонентов
• Применение: маршрутизация, объединение и сортировка контейнеров, коробок и посылок
