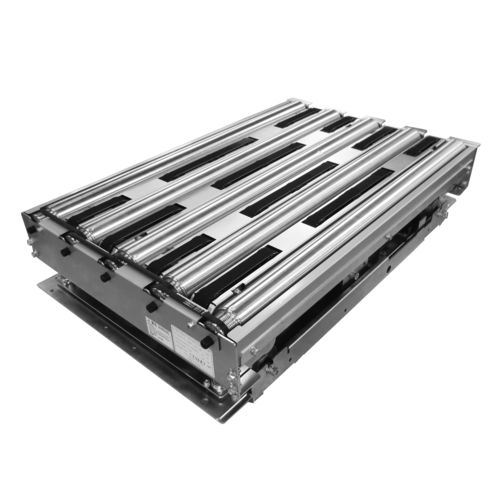

Система передачи F-RAT S

Обзор
F-RAT S — компактный модуль многопрофильного отклонения на 90° для конвейерных линий. Приводится в действие моторизированными приводными роликами 24 Vdc и не требует пневматической системы; выполняет плоскую передачу без изменения уровня между входом и выходом, обеспечивая плавную обработку хрупких грузов. Приводные ленты с высоким коэффициентом трения на поверхности модуля обеспечивают надежное сцепление с различными грузами.

Ключевые особенности

• Компактный 90° боковой модуль отклонения, предназначенный для плоской последовательности передачи
• Привод моторизированными роликами 24 Vdc; без пневматических компонентов
• Приводные ленты высокой фрикции для надежного захвата
• Плоская передача: отсутствие подъёма продукта при передаче (вход и выход на одном уровне)
• Безопасная и бесшумная работа: низкое напряжение и ограниченные зазоры между подвижными частями
• Сверхкомпактный кассетный модуль: высота 125 мм для простой интеграции

Работа и использование
Модуль поддерживает до 4 реверсивных входов/выходов, все на одном уровне для упрощения конфигурации конвейера. Он отклоняет контейнеры, коробки и посылки от маленьких до больших размеров до 50 кг. Работа по требованию снижает шум и оптимизирует энергопотребление; управление одним мотором минимизирует потребляемую мощность.

Запатентованная последовательность плоской передачи
Отклоняемый продукт сохраняет одинаковый уровень на протяжении всей передачи, что исключает удары и ограничивает вибрации, обеспечивая более быструю и плавную обработку. Единые уровни входов и выходов упрощают конструкцию конвейера.

Последовательность передачи (концептуальные этапы)

• 1 - Приём продукта или прямая передача
• 2 - Переключение контактной поверхности
• 3 - Передача под прямым углом, приводимая в действие приводными лентами

Применение

• Многопрофильное отклонение внутри сетей конвейеров
• Обработка хрупких предметов и лотков с неровной поверхностью
• Отклонение контейнеров, коробок и посылок от маленьких до больших размеров (до 50 кг)

Безопасность и интеграция

• Дизайн с низким напряжением и ограниченными зазорами между подвижными частями для снижения риска травм
• Низкий уровень шума при управлении по требованию
• Сверхкомпактный кассетный формат для простой интеграции в различные конструкции конвейеров

Технические характеристики

• Тип: модуль многопрофильного отклонения 90°
• Привод: моторизированные приводные ролики 24 Vdc (без пневматики)
• Тип передачи: плоская последовательность передачи (вход/выход на одном уровне)
• Контактная поверхность: приводные ленты высокой фрикции
• Входы / выходы: до 4 реверсивных входов/выходов, один уровень
• Максимальная перевозимая масса: до 50 кг
• Высота модуля: 125 мм (кассетный модуль)
• Режим работы: по требованию; низкий уровень шума
• Безопасность: низкое напряжение и ограниченные зазоры между подвижными частями
