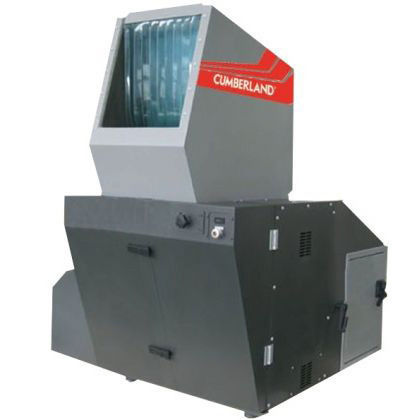

Гранулятор в головке с воздушным охлаждением C-4070-3K

с роторомсухойс ножами

Обзор
CUMBERLAND inside. Режущий гранулятор модели C-4070-3K с шумозащитной конструкцией, загрузочным отверстием 510×700 мм и ротором Ø419 мм, предназначен для эффективного уменьшения размеров крупных пластиковых деталей.

Бункер
Бункер для фронтальной загрузки или с подключением к конвейеру, полностью звукоизолирован.

• Nr. 3 полиуретановые заслонки для снижения утечки шума и предотвращения обратного выброса материала из режущей камеры.
• Сервоподдерживаемая ручная система наклона для облегчения очистки и обслуживания.

Режущая камера
Конструкция с болтовым и штифтовым креплением деталей для быстрой замены компонентов. Поддержка подшипников выведена за пределы камеры, чтобы избежать загрязнения пылью и жидкостями. Два фиксированных реверсивных ножа с устройством компенсации износа. Все внутренние поверхности тщательно обработаны для облегчения очистки. Фронтальная система регулировки фиксированных ножей («EasyAccess CUMBERLAND»).

Ротор
Открытый самохладащийся ротор с точно сбалансированной центральной осью и прочными опорами вращающихся ножей. Двойной угол реза с эффектом "ножниц" обеспечивает большую эффективность, меньший шум и сниженное энергопотребление. Конструкция камеры и ротора облегчает захват объемных элементов и минимизирует отскок. Ротор смонтирован рядом с двумя вращающимися дисками, чтобы предотвратить наматывание нитевидных материалов на ось. Внутренние ребра обеспечивают охлаждение боковых стенок и подшипников.

Корпус ножей
Ротор и корпус трех вращающихся ножей выполнены из высокохромисто-углеродистой стали с абразивозащитной обработкой CUMBERLAND. Вращающиеся ножи закреплены высокопрочными болтами, материал K110 (≈58 HRC).

Решетка
Кронштейн решетки с задней петлей и газовым демпфером для облегчения очистки и обслуживания. Реверсивная решетка доступна в нескольких размерах.

Основание
Каркас машины из толстолистовой стали с антивибрационными опорами камеры резки. Дверца доступа и кожух двигателя из теплозвукоизолирующего материала.

Выгрузка
Ящик-коллектор для подключения к системе всасывания, с боковыми направляющими для облегчения монтажа и очистки.

Двигатель
22 kW TEFC IP55 переменный ток, смонтирован на регулируемой скользящей раме для натяжения ремня.

Передача
Ротор приводится в движение шкивом-маховиком высокой инерции. Передача от двигателя через клиновые ремни. Подготовка для установки второго маховика. Частота вращения ротора: 450 rpm.

Безопасность
Датчик движения проверяет, что ротор полностью остановлен перед разрешением открытия сервисной двери. Передняя кнопка аварийной остановки и микровыключатель безопасности. В панеле управления реле контролирует корректную работу всех систем безопасности. Поворотный ключ позволяет зафиксировать ротор в удобном положении для замены вращающихся ножей.

Электрощит
Полностью IP55 щит управления со всеми компонентами для эксплуатации и корректного управления гранулятором. Пуск двигателя звезда-треугольник. Панель низкого напряжения. Питание: 380 V — 3 фазы — 50 Hz.

Профилактика несчастных случаев
Машина комплектуется наклейками по технике безопасности и руководством по эксплуатации и обслуживанию. Выполнение в соответствии с нормами CE.

Ориентировочная производительность
450–700 kg/h в зависимости от материала и диаметра решетки.

Технические характеристики

• Модель: C-4070-3K
• Загрузочный лоток: 510 × 700 mm
• Диаметр ротора: 419 mm
• Частота вращения ротора: 450 rpm
• Двигатель: 22 kW TEFC IP55 AC
• Питание: 380 V — 3 фазы — 50 Hz
• Материал ножей: K110 (≈58 HRC)
• Ориентировочная производительность: 450–700 kg/h (в зависимости от материала и решетки)
• Шумоизоляция: звукоизолированный бункер и полиуретановые заслонки
• Обработка ротора/опор: высокохромисто-углеродистая сталь с абразивозащитной обработкой CUMBERLAND
• Выгрузка: ящик-коллектор для подключения к системе всасывания
