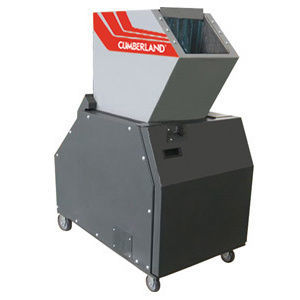

Гранулятор с ротором C-2545

с ножамидля пластиковых материаловдля обработки пластмасс

Обзор
Индустриальный гранулятор с ножами модели C-2545 для измельчения пластмасс и других материалов. Cumberland inside. Шумозащищённый загрузочный бункер 300×450 мм, ротор Ø 250 мм; конструкция для непрерывной эксплуатации.

Особенности
Гранулятор C-2545 с удобной для доступа камерой резки, переворачиваемыми ножами и модульными компонентами для быстрой замены.

Бункер
Фронтальная загрузка: полный шумопоглощающий бункер. Два полиуретановых клапана уменьшают утечку шума и предотвращают выброс материала из камеры резки. Сервоассистированная ручная система наклона с газовым демпфером для контролируемого открытия.

Камера резки
Камера резки собрана из болтовых и штифтовых соединений, что обеспечивает быструю замену изнашиваемых деталей. Опоры подшипников вынесены за пределы камеры для предотвращения загрязнения. Две фиксированные переворачиваемые ножевые пластины с устройством компенсации износа. Внутренние поверхности тщательно обработаны для облегчения очистки. Фронтальная система регулировки фиксированных ножей: EasyAccess Cumberland.

Ротор
Открытый самохлаждающийся ротор с отбалансированной центральной осью и усиленными опорами для ножей. Двойной угол реза, создающий «ножничный эффект», повышает эффективность резки, снижает шум и уменьшает энергопотребление. Ротор оснащён двумя боковыми дисками, предотвращающими наматывание волокнистых материалов. Внутренние лопатки обеспечивают охлаждение боковых стенок и подшипников.

Корпус ножей
Ротор и корпус трёх вращающихся ножей изготовлены из высокохромистого, высокоуглеродистого стали с обработкой Cumberland для высокой стойкости к истиранию. Вращающиеся ножи закреплены высокопрочными болтами, материал K110 (58 HRC).

Решётка
Задняя петлевая опора решётки облегчает очистку и обслуживание. Двухсторонние решётки доступны в различных размерах ячеек для регулировки фракции выхода.

Рама
Прочная стальная рама с антивибрационными опорами для камеры резки. Люк доступа и кожух моторного блока из тепло- и звукопоглощающих материалов для снижения передачи шума.

Выгрузка
Съёмный накопительный ящик для подключения к пневмосистеме/всасыванию; снабжён боковыми направляющими для удобства монтажа и очистки.

Двигатель
Электродвигатель 7,5 kW TEFC IP55 переменного тока, установлен на регулировочной салазке для натяжения ремня и выравнивания.

Привод
Ротор приводится в движение маховиком-шкивом высокой инерции. Передача мощности – через клиновые ремни. Машина подготовлена для установки второго маховика. Номинальная скорость ротора: 450 rpm.

Безопасность
Датчик движения гарантирует полную остановку ротора перед открытием сервисного люка. Фронтальная кнопка аварийной остановки и микровыключатель безопасности. Специальное реле в панели управления контролирует работу всех систем безопасности. Поворотный ключ позволяет зафиксировать ротор в удобном положении для замены вращающихся ножей.

Электрический шкаф
Шкаф управления IP55 с компонентами для корректной работы гранулятора, низковольтное управление и звездо-треугольный пуск. Питание 380 V, 3 фазы, 50 Hz.

Профилактика несчастных случаев
Машина комплектуется наклейками по охране труда и руководством по эксплуатации и обслуживанию. Изготовление в соответствии с требованиями CE.

Ориентировочная производительность
Около 150–250 кг/ч в зависимости от материала и диаметра решётки.

Технические характеристики

• Модель: C-2545
• Загрузочный бокс: 300 × 450 mm
• Диаметр ротора: 250 mm
• Скорость ротора: 450 rpm
• Двигатель: 7,5 kW TEFC, IP55, A.C.
• Питание: 380 V, 3 фазы, 50 Hz
• Ориентировочная производительность: 150–250 kg/h (в зависимости от материала и решётки)
• Ножи: K110, твердость 58 HRC, переворачиваемые
• Корпус ножей: высокохромистая/высокоуглеродистая сталь с обработкой Cumberland
• Привод: маховик-шкив высокой инерции, клиновой ремень; подготовка для второго маховика
• Камера резки: болтовая/штифтовая конструкция, внешние опоры подшипников, фронтальная регулировка EasyAccess
• Выгрузка: накопительный ящик для подключения всасывания
• Безопасность: датчик движения, аварийная остановка, микровыключатель безопасности, поворотный ключ для замены ножей
• Шкаф управления: IP55, звездо-треугольный пуск, низковольтное управление
