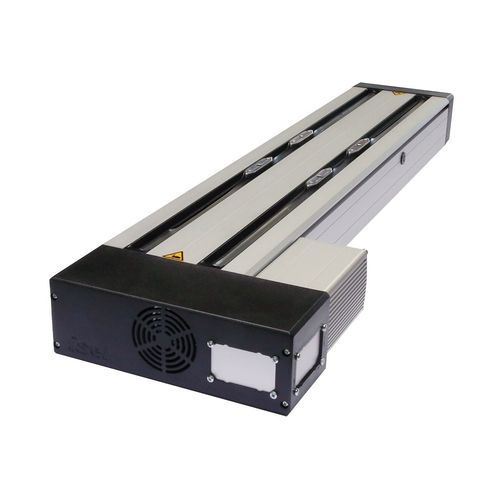

Линейный блок с профилем LES 6

с серводвигателемс линейным двигателемсверхточный

С 4 прецизионными стальными валами Ø 12 h6, материал Cf53, твердость 60 ± 2 HRC Шлицы алюминиевого вала WS 5/70, 2 x WS 5/70 (длина 70 мм), регулируемые для отсутствия люфта, центральная система смазки Рециркуляционная шариковая передача с шагом 2,5/4/5/10 и 20 мм Стандартная + максимально возможная длина и шаг см. описание продукта Специальная длина по запросу! 2 дорожки, ширина 150 мм, двигатель может быть установлен сбоку ОСОБЕННОСТИ Алюминиевый профиль корпуса вала W150 × H75 мм, с естественным анодированием Область зажима и нижняя сторона профиля отфрезерованы до плоского состояния С 4 прецизионными стальными валами Ø 12 h6, материал Cf53, твердость 60 ± 2 HRC Алюминиевые шлицы для валов WS 5/70, 2 x WS 5/70 (длина 70 мм), регулируемые для отсутствия люфта, центральная система смазки Рециркуляционная шариковая передача с шагом 2,5/4/5/10 и 20 мм Уплотнение профиля с помощью фрикционных манжетных уплотнений Литые алюминиевые торцевые пластины С 2 концевыми или контрольными выключателями, повторяемость ± 0,02 мм Уплотненные радиально-упорные подшипники в приводе - стальной фланец ПЕРЕМЕЩЕНИЕ ПРОЦЕССА при 1 × WS 5 / 70 = длина профиля (L1) - 150 мм при 2 × WS 5 / 70 = длина профиля (L1) - 280 мм Длина профиля (L1) от 290 мм до 3490 мм Возможна длина профиля в растре 100 мм! Максимальная длина до 3490 мм - по запросу. ВАРИАНТЫ Черный анодированный алюминиевый профиль Электромагнитный тормоз Стальные направляющие LS2 (артикул 223007) Комплект для крепления концевого выключателя (см. принадлежности) ПО ЗАПРОСУ Система измерения длины Крышка сильфонного компенсатора Сборка слева от модуля двигателя
