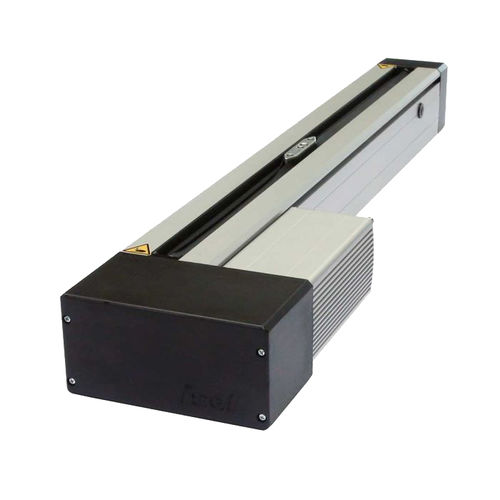

Линейный блок с профилем Linear unit equipped with spindle drive LES 4

с серводвигателемс линейным двигателемсверхточный

с 2 прецизионными стальными валамиØ 12 h6, материал Cf53, твердость 60 ± 2 HRC Стандартная + максимальная заказываемая длина, а также угол наклона Модули двигателей см. ниже! Идеально подходят для организации измерительных процессов! 1 направляющая, ширина 75 мм, двигатель можно установить сбоку ОСОБЕННОСТИ Алюминиевый профиль корпуса вала W75 × H75 мм, с естественным анодированием Область зажима и нижняя сторона профиля отфрезерованы до плоского состояния С 2 прецизионными стальными валами Ø 12 h6, материал Cf 53, твердость 60 ± 2 HRC Алюминиевые направляющие вала WS 5/70, 2 x WS 5/70 (длина 70 мм), регулируемые для отсутствия люфта, центральная система смазки Рециркуляционный шариковый привод с шагом 2,5/4/5/10 и 20 мм Уплотнение профиля с помощью фрикционных манжетных уплотнений Литые алюминиевые торцевые пластины С 2 концевыми или контрольными выключателями, точность повторения ± 0,02 мм Радиально-упорные подшипники с уплотнением ХОД ПРОЦЕССА при 1 × WS 5 / 70 = длина профиля (L1) - 150 мм при 2 × WS 5 / 70 = длина профиля (L1) - 280 мм Длина профиля (L1) от 290 мм до 3490 мм Возможна длина профиля в растре 100 мм! Максимальная длина до 3490 мм - по запросу. ВАРИАНТЫ Черный анодированный алюминиевый профиль Электромагнитные тормоза в двигательном модуле или в удлинителе приводного шпинделя Стальной ползун LS2 (артикул 223007) Комплект крепления внешнего концевого выключателя ПО ЗАПРОСУ Система измерения длины Крышка сильфонного компенсатора Сборка слева от модуля двигателя
