Блок контроля насоса для автономного использования Optidrive Eco™

со встроенной сигнализациейдля управления насосамис автоматическим перезапуском насоса

Обзор

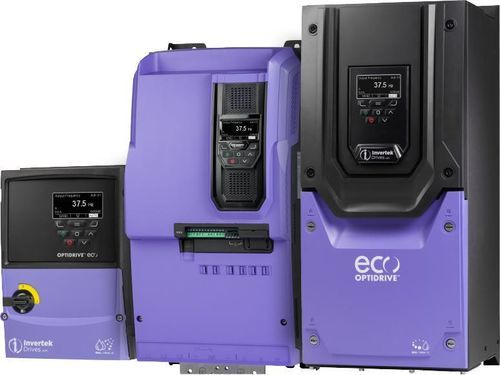

Optidrive Eco — компактное специализированное решение на базе частотного преобразователя (VFD) для насосных станций, обеспечивающее гибкое управление несколькими насосами без необходимости в ПЛК или отдельных блоках управления насосами. Разработано для упрощения монтажа и эксплуатации: централизованное управление, быстрая настройка и энергоэффективная работа с переменной скоростью для до пяти насосов.

Optiflow (полный контроль)

• Один Master-привод управляет и контролирует работу системы; подключения для управления выполняются только к Master.
• Slave-приводы подключаются по одному RJ45 и требуют минимальной настройки, что сокращает время монтажа и сложность кабельной разводки.
• Поддержка до пяти насосов в любой конфигурации (Duty / Assist / Standby) с автоматическим распределением нагрузки для выравнивания времени работы, увеличения срока службы и повышения эффективности.

Ключевые преимущества

• Стабильное давление и расход независимо от числа запущенных насосов; дополнительные насосы автоматически включаются при росте потребности и отключаются при отсутствии необходимости.
• Автоматическая реконфигурация при отказе насоса или привода, включая отказ Master, для поддержания работы системы.
• Система продолжает работу при отключении отдельных приводов; Master можно изолировать без влияния на работу Slave.

Предотвращение простоя насосов

• Обнаружение/очистка засоров: обнаруживает засоры и может запускать программируемые циклы очистки/удаления засоров для их автоматического устранения.
• Защита от работы всухую: измеряет скорость/мощность для предупреждения или отключения при работе всухую, предотвращая повреждение насоса.
• Функция подогрева двигателя: настраиваемый предварительный подогрев для предотвращения образования влаги/конденсата в периоды простоя и сразу после остановки.
• Цикл перемешивания: настраиваемые циклы очистки/перемешивания, запускаемые после периодов бездействия для удаления осадка.

Управляемый приводом байпас
Привод может работать как интеллектуальный контроллер байпаса в пределах байпасной схемы. Режим байпаса может активироваться командами системы управления зданием или автоматически при срабатывании защиты, чтобы минимизировать нарушение сервиса.

Прайминг насоса с защитой от разрыва трубопровода
Режим прайминга выполняет контролируемые пуски, обеспечивая корректное заполнение и накачивание трубопровода. Предупреждения о низком давлении игнорируются во время прайминга, но предусмотрен тайм-аут от отказа, предотвращающий непрерывную работу при неудачном прайминге. В нормальном режиме привод непрерывно контролирует минимальное давление и сработает при длительном понижении давления (например, при разрыве трубы).

Функции управления насосом

• Работа на переменной скорости на всех приводах для максимальной экономии энергии.
• Равномерное распределение времени работы между насосами посредством автоматической ротации нагрузок.
• Автоматическая реконфигурация системы при отказе насоса или привода (включая Master).
• Продолжение работы при отключении отдельных приводов, включая безопасную изоляцию Master.
• Связь между приводами и общая питающая цепь +24В для управления по стандартному RJ45-патч-кабелю.
• Независимые индикаторы обслуживания для каждого насоса для планирования технического обслуживания.
• Любой насос можно перевести в ручной режим (Hand); при возврате в Auto он автоматически подключится к сети.
• Для очистных применений каждый насос можно настроить на обнаружение засоров/навивки и активировать автоматические циклы очистки/удаления засоров.
• Опциональный вводной автоматический выключатель с возможностью блокировки для безопасного обслуживания.
• Optiflow настраивается простым набором параметров и интеллектуальной автоконфигурацией привода для быстрой пусконаладки.
