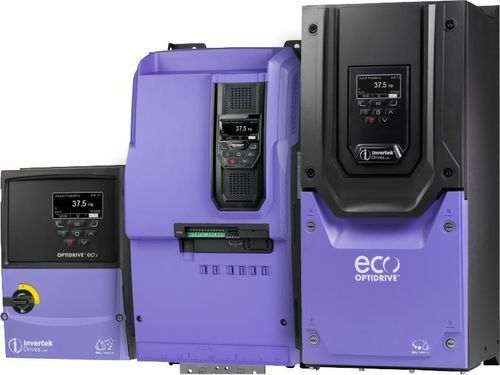

Вариатор частоты вентилятора Optidrive Eco™

для насосадля ОВКВс PID-контроллером

Обзор
АС-приводы для управления вентиляторами и насосами в системах HVAC зданий. Optidrive Eco — это специализированный частотный преобразователь, разработанный для энергоэффективного управления обработкой воздуха, вентиляторами и насосами в коммерческих и общественных зданиях.

Энергоэффективная обработка воздуха
Оптимизирует расход воздуха и давление для удовлетворения переменного спроса в течение дня, сокращая избыточное энергопотребление, эксплуатационные расходы и углеродный след.

Придание давления лестничным клеткам
Поддерживает приблизительное давление (обычно около 50 Па) в путях эвакуации при пожаре. Преобразователь точно контролирует давление, помогая сохранять пути эвакуации свободными от дыма и обеспечивать безопасную эвакуацию.

Удаление дыма и режим пожаротушения
Поддерживает выделенные системы управления дымом и вытяжки. Функция режима пожара обеспечивает работу систем удаления дыма в течение максимально допустимого времени и может быть настроена для двунаправленной работы вентиляторов при необходимости реверса (например, подземные парковки).

Приоритет при пожаре (Fire Override)
Конфигурируемый режим, позволяющий продолжать безопасную вытяжку и управление дымом при условиях приоритета пожара, сохраняя работу вытяжки в соответствии с требуемой стратегией безопасности.

Управление насосами чиллера и мультинасосное управление
Обеспечивает управление насосами чиллера, циркуляции и охлаждения. Управление с двойной уставкой позволяет переключать насосы на более низкие уставки при низком спросе и восстанавливать полную работу при необходимости. Продвинутое мультинасосное управление Optiflow позволяет объединять конфигурации Duty/Standby или Duty/Assist/Standby через RJ45-патч-кабели и вводить их в эксплуатацию как единый управляемый насосный комплект с автоматической сменой нагрузки.

Управление вашей HVAC-системой
Включает встроенный PID-контроллер, полностью интегрированный с функциями HVAC и энергосбережения, предназначенный для простоты эксплуатации и быстрой пусконаладки. Во многих установках это исключает необходимость внешних контроллеров.

Работа с несколькими вентиляторами
Координированное управление вентиляторными станциями входит в стандартную комплектацию, что позволяет независимое управление несколькими вентиляторами или группами вентиляторов.

• Все приводы работают с переменной скоростью для максимальной экономии энергии.
• Равномерное распределение времени работы между каждым вентилятором/группой вентиляторов.
• Автоматическая перенастройка системы в случае отказа вентилятора.
• Система продолжает работу, если отдельные приводы отключены.
• Связь и +24 В управленческое напряжение передаются между приводами по стандартному RJ45-патч-кабелю.
• Независимые индикаторы обслуживания для каждой группы вентиляторов.
• Любая группа вентиляторов может быть переведена в ручной режим и автоматически вернется в сеть при переключении в Auto.
• Для ременных вентиляторов каждый вентилятор может быть настроен для обнаружения обрыва ремня.
• Опциональный главный отключатель с возможностью блокировки для безопасного обслуживания.
• Приводы настраиваются простыми параметрами и интеллектуальной самоконфигурацией.

Оптимизация эффективности
Расширенные функции оптимизации сопоставляют энергопотребление с нагрузкой вентилятора или насоса для обеспечения максимальной эффективности. Встроенные счетчики энергии отображают потребление и помогают рассчитывать экономию. Функции предотвращения резонанса позволяют пропускать частоты, вызывающие механический резонанс.

Встроенный режим сна с автоматическим бустом
Режим сна отключает привод при низкой нагрузке и повторно включает его при повышении потребности. Авто-boost предотвращает колебания и обеспечивает надежный набор давления при запуске/остановке.

Снижение шума
Опции высокой частоты переключения (до 32 кГц) минимизируют слышимый шум двигателя. Выбор пропускаемых частот предотвращает резонанс в воздуховодах и трубопроводах. Вентиляторы охлаждения с управлением по температуре снижают шум привода при низких нагрузках.

Предотвращение резонанса
Программируемое поведение пропуска частот минимизирует работу на вредных резонансных частотах, проходя через них лишь при разгонe или торможении, а не при постоянной работе.

Обнаружение обрыва ремня
Контролирует нагрузку по диапазону скоростей и сравнивает с введенными в наладке нормальными условиями, чтобы выявлять проскальзывание ремня или грозящий обрыв, выдавая сигналы тревоги или предупреждения до полного отказа. Функция также может обнаруживать другие события потери нагрузки (разрыв муфты и т.д.).

Управляемый приводом байпас
Optidrive Eco может работать как контроллер байпаса в схеме байпасного контура. Байпас может выбираться по команде системы управления зданием или автоматически при срабатывании привода, чтобы минимизировать перебои в обслуживании.

Ручной / Авто (Hand / Auto)
Позволяет выбирать ручное управление для наладки, проверок системы или временного переопределения. Встроенный автоматический выбор управления обеспечивает возвращение привода в автоматический режим по необходимости.

Технические данные / Характеристики

• Семейство моделей: Optidrive Eco™
• Применение: HVAC-службы зданий — вентиляторы и насосы
• Встроенный PID-контроллер для интеграции с HVAC
• Управление насосом с двойной уставкой
• Продвинутое мультинасосное управление Optiflow (сеть по RJ45)
• Встроенные счётчики энергопотребления и оптимизация энергии
• Предотвращение резонанса и выбор пропускаемых частот
• Встроенный режим сна с Auto-boost
• Выбор частоты переключения до 32 кГц для тихой работы двигателя
• Обнаружение обрыва ремня / потери нагрузки с регулировкой чувствительности
• Координированное управление несколькими вентиляторами с равномерным распределением времени работы и автоматической перенастройкой при отказе
• Связь и +24 В управляющее напряжение, разделяемые через RJ45 между приводами
• Независимые индикаторы обслуживания для каждой группы вентиляторов
• Опциональный главный выключатель с возможностью блокировки для безопасного обслуживания
• Функция байпаса под управлением привода
• Выбор Hand/Auto с автоматическим возвратом в Auto
