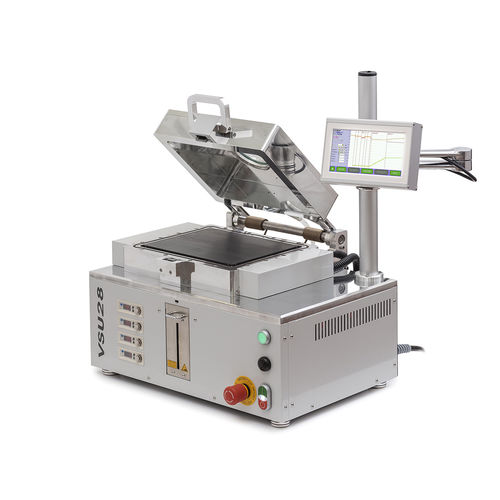

Машина для пайки мягким припоем путем переплавки VSU28

вакуумнаядля электронных компонентов

Программируемая вакуумная печь для пайки и припоя с площадью нагрева 260x210 мм. Инфракрасные лампы, расположенные под (или, по желанию, также над) плитой оснастки, нагревают ее. Инструментальная плита в форме прямоугольника размером 260x210 мм может быть изготовлена из любого подходящего материала, в том числе с нестандартными отверстиями для крепления внутри. Конструкция позволяет загружать инструментальную плиту в камеру вместе с деталями на ней - подходит для серийного производства. Охлаждение процесса осуществляется с помощью потока азота, который выдувается из дна камеры на плиту оснастки. Сама камера охлаждается водой. Требуется внешний охладитель воды, если он не заказан вместе с монтажной стойкой MR23CP. Технологическая среда - азот, инертный газ, муравьиная кислота, формовочный газ Максимальная температура - 650°C Площадь нагрева - 260 x 210 мм Нагревательная плита - съемная: графит, алюминий и т.д. Зазор над нагревательной плитой - 50 мм при одинарном / 60 мм при двойном нагреве Темп нагрева/охлаждения - 250°C/мин Отклонение регулирования - +/- 0,5°C Нагревательные элементы - 8x/16x инфракрасных нагревательных ламп в один или два ряда Контроль нагрева - индивидуальный/регулируемый на каждой нагревательной лампе Охлаждение нагревательной пластины - поток азота Измерение температуры - до 4x термопар K-Type со свободным позиционированием Измерение давления - встроенный датчик давления Максимальный вакуум - 5x10-2 мбар Барботер муравьиной кислоты - 40 мл контейнер, встроенный в переднюю панель Охлаждение корпуса камеры - смесь воды и этиленгликоля Смотровое отверстие крышки - 80 мм / не доступно при двойном нагреве Дисплей - 7" LCD с сенсорным экраном Программное обеспечение для ПК - протоколирование процесса, передача рецептов и т.д. Пользовательский интерфейс - дистанционное управление через релейные входы/выходы Размеры - см. схему
