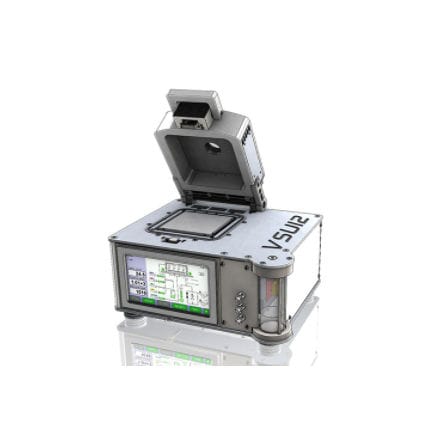

Инфракрасные лампы, расположенные под плитой для оснастки, нагревают ее. Инструментальная плита имеет квадратную форму с размерами 100x100 мм и может быть изготовлена из любого подходящего материала. Она также может быть изготовлена по индивидуальному заказу с отверстиями для крепежа внутри. Инструментальная плита может быть заменена вместе с деталями на ней. Это позволяет осуществлять серийное производство. Поток азота дует из дна камеры на плиту оснастки и таким образом охлаждает ее. Сама камера охлаждается воздухом.
Технологическая среда - азот, муравьиная кислота
Максимальная температура - 350°C
Площадь нагрева - 100 x 100 мм
Нагревательная пластина - съемная: графит, алюминий и т.д.
Зазор над нагревательной плитой - 35 мм
Темп нагрева/охлаждения - 120-150°C/мин
Отклонение регулирования - +/- 0,5°C
Нагревательные элементы - 4x инфракрасные нагревательные лампы
Управление нагревом - общее для всех нагревателей
Охлаждение нагревательной пластины - поток азота
Измерение температуры - 1х фиксированная и 2х свободно позиционируемая термопара K-Type
Измерение давления - встроенный датчик давления
Максимальный вакуум - 5x10-2 мбар
Барботер муравьиной кислоты - 40 мл контейнер, встроенный в переднюю панель
Охлаждение корпуса камеры - воздушное охлаждение
Смотровое отверстие в крышке - 34 мм
Дисплей - 7" ЖК-дисплей с сенсорным экраном
Программное обеспечение для ПК - протоколирование процесса, передача рецептов и т.д.
Пользовательский интерфейс - дистанционное управление через релейные входы/выходы
Размеры - 330 мм (Ш) x 300 мм (Г) x 443 мм (В) с открытой крышкой
Вес - 12 кг
Электропитание - 1 фаза / 190-240 В, 50/60 Гц
Нагрев в вакууме и инертном газе, Силовые полупроводники на теплоотводах, Доводка флип-чипов, Плавление бампов, Крепление светодиодов высокой интенсивности, Герметизация герметичных упаковок, Сборка фотоэлементов, Крепление матриц, Спекание печатных медных пленок,
---
