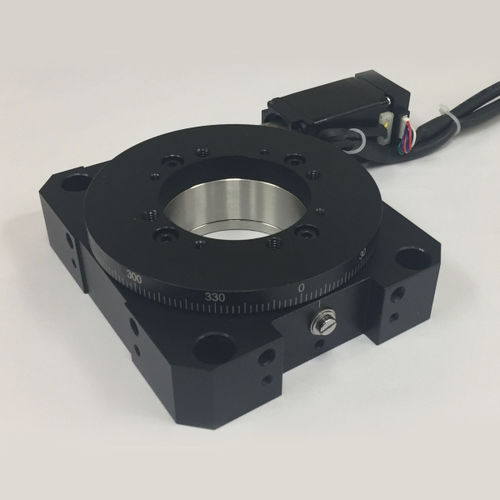

Вращающиеся ступени серии RTHM обеспечивают дугосекундное разрешение при управлении с помощью микрошага или бесщеточного контроллера сервопривода. Низкопрофильная конструкция стала возможной благодаря использованию компактных прецизионных подшипников. Вращающаяся каретка ступени обеспечивает непрерывное вращение нагрузки до 10 кг и имеет большое свободное отверстие для прохождения оптического пути или кабелей непосредственно через ступень. Основной корпус сцены изготовлен из легкого анодированного алюминия и может крепиться непосредственно к оптическому столу или подвижным линейным или XY приводам и может быть установлен в любой ориентации. Прецизионный червячный редуктор в сборе используется для передачи вращательного движения шагового двигателя во вращательное движение каретки. Небольшие размеры позволяют использовать его в ограниченном пространстве, например, в лазерных полостях, в машинах для текстурирования дисков, в производственных помещениях для производства волоконно-оптических компонентов или в полупроводниковой промышленности.
Диапазон вращения градусов Непрерывное 360°
Передаточное отношение 180:1
Максимальная скорость - 5 об/мин
Повторяемость (однонаправленная) Arc-sec 36
Грузоподъемность осевая / радиальная - кг 10/5
Вес сцены кг - 0,7
Тип двигателя Шаговый двигатель NEMA11 Опция энкодера
Кодировщик Counts/rev 4000
Приводной механизм Наземная червячная передача
Передаточное отношение двигатель / ступень 180:1
Главная магнитный датчик
Конструкция из черного анодированного алюминия
---
