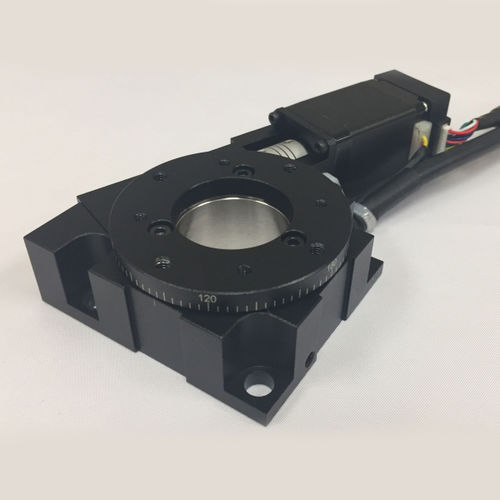

Линейный координатный стол RTHM-30-60J

XYротационныймеханизированный

Поворотные ступени серии RTHM обеспечивают разрешение в дугу секунды при управлении от микрошагового или бесщеточного контроллера серводвигателя. Низкопрофильная конструкция стала возможной благодаря использованию компактных прецизионных подшипников. Вращающаяся каретка каскада обеспечивает непрерывное вращение груза массой до 10 кг и имеет большое свободное отверстие для прохода оптического тракта или кабелей непосредственно через каскад. Основной корпус ступеней изготовлен из легкого анодированного алюминия и может крепиться непосредственно к оптическому столу или подвижным линейным или XY-приводам и может быть установлен в любой ориентации. Для передачи вращательного движения шагового двигателя во вращательное движение каретки используется прецизионный червячный редуктор. Малые габариты позволяют использовать каретку в ограниченном пространстве, например, в полостях лазеров, на станках для текстурирования дисков, в зонах производства волоконно-оптических компонентов или в полупроводниковом производстве. Диапазон вращения град Непрерывный 360◦ Передаточное число 90:1 Максимальная скорость вращения 7 об/мин Повторяемость (однонаправленная) Дуга-сек 36 Грузоподъемность осевая / радиальная кг 5/2 Масса ступени кг 0,6 Тип двигателя Шаговый двигатель Опция энкодера NEMA11 Энкодер Отсчеты/об 4,000 Приводной механизм Наземный червячный редуктор Датчик перемещения магнитный Конструкция черный анодированный алюминий
