Датчик силы растяжение сжатие CR-Y1

плоского типа2 мВ/Вдля взвешивания

Описание

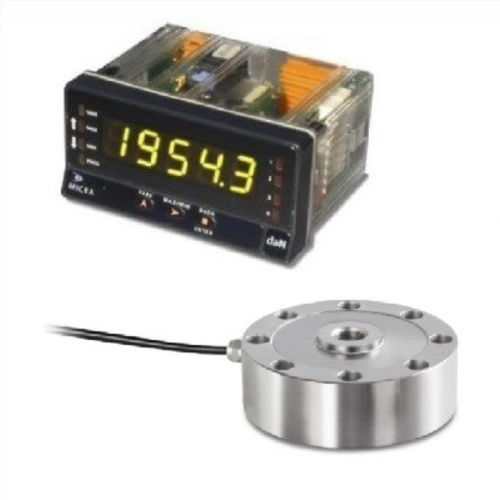

Прибор для измерения силы на растяжение и сжатие CR-Y1 в сочетании с индикатором MICRA M. Подходит для взвешивания и измерения сил на растяжение и сжатие, испытательных стендов и специальных машин. Передача силы осуществляется через опорную деталь или через резьбовое отверстие. Опорная деталь входит в комплект поставки дискового тензодатчика CR-Y1.

Диапазоны измерений

• Взвешивание: 0 до 500 кг … 0 до 20 т
• Измерение силы: 0 до 5 кН … 0 до 200 кН

Метрологические характеристики и соответствие

• Высокая точность: комбинированная погрешность 0,05 % от полной шкалы (FS)
• Точность в соответствии со стандартом OIML R60 C1
• Соответствие RoHS

Конструкция и окружающая среда

• Герметичный корпус из нержавеющей стали
• Степень защиты: IP68 (в соответствии с EN 60529)
• Чувствительность: 2 mV/V

Крепление и резьбы

• Резьба для опорной детали или другого приложения силы: до 5000 kg M16×1,5
• От 10000 kg — M32×1,5

Связанный индикатор (MICRA M) — основные характеристики

• Многофункциональный цифровой индикатор, принимающий широкий спектр входных сигналов
• Принимаемые сигналы: тензодатчики (mV/V, mV), технологические сигналы (±10 Vdc, ±20 mA, потенциометр), температура (Pt100, термопары J, K, T)
• Аналоговые и цифровые выходы доступны опционно
• Питание: 85-265 Vac / 100-300 Vdc
• Габариты (мм): 96 x 48 x 60
• Разрешающая способность: ±15 бит
• Скорость показаний: 20/s

Опции

• По запросу доступен калибровочный сертификат COFRAC или связанный с COFRAC сертификат

Дополнительная информация (доступные варианты)

• Доступные диапазоны: 0,5 т/5 кН, 1 т/10 кН, 2 т/20 кН, 5 т/50 кН, 10 т/100 кН, 20 т/200 кН

Технические характеристики / спецификации

• Тип датчика: дисковый (CR-Y1)
• Области применения: взвешивание, измерение силы на растяжение и сжатие, испытательные стенды
• Диапазоны измерений (примеры): 0,5 т/5 кН → 20 т/200 кН
• Точность: 0,05 % FS (комбинированная погрешность)
• Чувствительность: 2 mV/V
• Защита от окружающей среды: IP68
• Материал корпуса: герметичная нержавеющая сталь
• Питание индикатора (MICRA M): 85-265 Vac / 100-300 Vdc
• Габариты индикатора (мм): 96 x 48 x 60
• Разрешающая способность индикатора: ±15 бит
• Частота дискретизации индикатора: 20 показаний/с
• Резьба для приложения силы: до 5000 kg M16×1,5; от 10000 kg M32×1,5
• Опции: аналоговые/цифровые выходы по запросу, калибровочный сертификат COFRAC опционально
