Датчик силы при сжатии CO-Y1

тип кнопкаодноосныйс помощью тензометрического датчика

Краткое описание

• Миниатюрные кнопочные тензодатчики из нержавеющей стали
• Диапазон в сжатии: 0 до 100 N … 0 до 20 kN (доступны варианты)
• Степень защиты: IP67

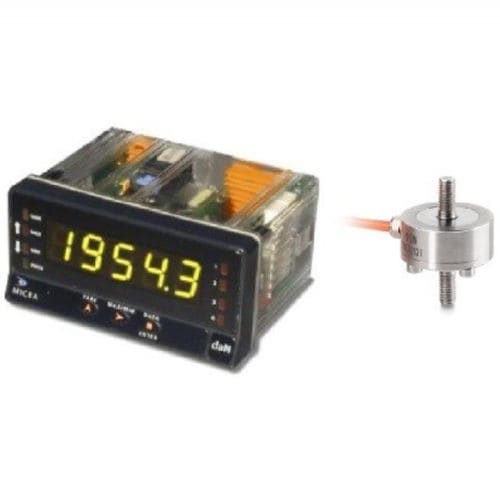

• Датчик в сочетании с цифровым индикатором MICRA M

Описание
CO-Y1 — миниатюрный тензодатчик сжимающей силы на основе мостовой схемы с тензорезисторами, полностью изготовленный из нержавеющей стали. Особенно подходит для испытательных установок и стендов. Несмотря на малые размеры, обеспечивает высокую точность (0,5 % от полной шкалы) и степень защиты IP67. Типичный выходной сигнал датчика — 1 или 1,5 mV/V.

Индикатор / Электроника (MICRA M)
Многофункциональный цифровой индикатор, позволяющий настраивать входы и отображать измерения. Широкий диапазон питания: 85-265 VAC / 100-300 VDC. Компактный формат (мм): 96 x 48 x 60. Разрешение: ±15 бит. Частота опроса: 20 измерений/с. Аналоговые и цифровые выходы доступны по опции.

Принимаемые входные сигналы

• Датчики нагрузки: mV/V, mV
• Процесс: ±10 VDC, ±20 mA, потенциометр
• Температура: датчик Pt100, термопары типов J, K и T

Опции выходов (по запросу)

• 4-20 mA
• 0-10 V
• RS232
• RS485

Доступные диапазоны
0 до 10 kg / 100 N
0 до 20 kg / 200 N
0 до 50 kg / 500 N
0 до 100 kg / 1 kN
0 до 200 kg / 2 kN
0 до 500 kg / 5 kN
0 до 1000 kg / 10 kN
0 до 2000 kg / 20 kN

Характеристики / технические спецификации

• Модель: CO-Y1 (цепь CO-Y1 + индикатор MICRA M)
• Тип: миниатюрная сжимающая тензозонд (кнопочный)
• Материал: нержавеющая сталь
• Точность: 0,5 % от полной шкалы
• Выходной сигнал: 1 или 1,5 mV/V
• Степень защиты: IP67
• Питание (MICRA M): 85-265 VAC / 100-300 VDC
• Формат индикатора (мм): 96 x 48 x 60
• Разрешение: ±15 бит
• Частота выборки: 20 измерений/с
• Совместимые входы: mV/V, mV, ±10 V, ±20 mA, потенциометр, Pt100, термопары J/K/T
• Опции выходов: 4-20 mA, 0-10 V, RS232, RS485 (по запросу)
• Области применения: испытания и испытательные стенды для измерения массы и силы
