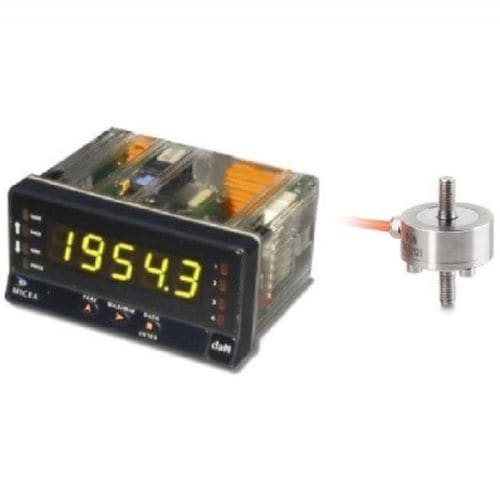

Датчик силы растяжение сжатие CO-Y3 + MICRA-M

одноосныйс помощью тензометрического датчикааналоговый

Описание
Прибор для измерения силы на растяжение/сжатие: датчик CO-Y3 в сочетании с индикатором MICRA-M. CO-Y3 — микродатчик силы на растяжение/сжатие из нержавеющей стали с мостовой схемой Уитстона. Под нагрузкой тензодатчики измеряют деформацию и выдают необработанный аналоговый сигнал в mV/V.

Основные характеристики датчика CO-Y3

• Корпус: полностью из нержавеющей стали
• Принцип измерения: мост Уитстона (тензодатчики)
• Выходной сигнал: 2 mV/V (сырый, неусилен)
• Степень защиты: IP65
• Область применения: измерение массы и сил

Индикатор / дисплей MICRA-M
Многофункциональный цифровой индикатор в сочетании с датчиком, настраиваемый пользователем для разных типов входов.

• Принимает широкий спектр входных сигналов: тензодатчики (mV/V, mV), технологические входы (±10 Vdc, ±20 mA), потенциометр
• Входы температуры: датчик Pt100, термопары типов J, K и T
• Аналоговые и цифровые выходы: доступны по запросу (опция)
• Питание: 85-265 Vac / 100-300 Vdc
• Габариты (мм): 96 x 48 x 60
• Разрешающая способность: ±15 бит
• Частота считывания: 20 / s

Варианты диапазонов
Доступные диапазоны: 0–5 кг / 50 N, 0–10 кг / 100 N

Опции
Возможна поставка с калибровочным сертификатом COFRAC, эквивалентным сертификатом COFRAC или калибровкой с прослеживаемостью COFRAC (по запросу, опция).

Загрузки (технические документы)
Технический паспорт CO-Y3 (PDF), Руководство CO-Y3 (PDF)

Характеристики / технические спецификации

• Модель: CO-Y3 (датчик) + MICRA-M (индикатор)
• Диапазоны: 0–5 кг / 50 N; 0–10 кг / 100 N
• Точность: ≤±0.1% F.S.
• Степень защиты: IP65
• Выход датчика: 2 mV/V (сырое значение)
• Материал датчика: нержавеющая сталь
• Питание индикатора: 85-265 Vac / 100-300 Vdc
• Габариты индикатора (мм): 96 x 48 x 60
• Разрешение индикатора: ±15 бит
• Скорость считывания: 20 измерений/с
• Опции: аналоговые и цифровые выходы (по запросу), калибровочный сертификат COFRAC (опция)
