Экстенсoметр с помощью тензометрического датчика W-E404 series

диаметральныйосевойсо скобой

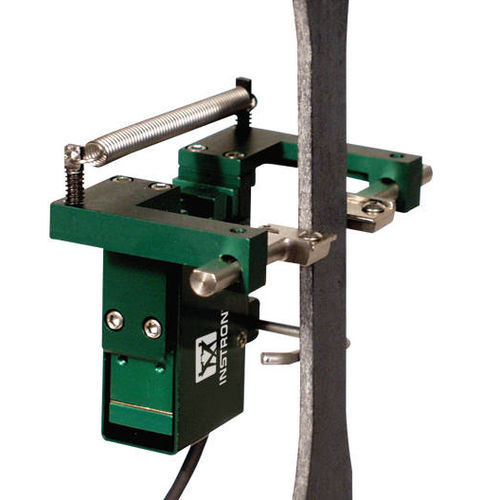

Поперечные клипсовые экстензометры Поперечные экстензометры серии W-E404 предназначены для измерения поперечных смещений. Они самостоятельно крепятся к образцу для испытаний и могут работать с образцами любой ширины или диаметра от 0 до 25 мм (1 дюйм). Приборы типа W-E404-A/C/E/F обычно используются для измерения коэффициента Пуассона и поперечной деформации анизотропных материалов, таких как композиты. Они часто используются одновременно с осевыми экстензометрами. Эти устройства легко крепятся к образцу и удерживаются на месте с помощью встроенной пружины. Закругленные контактные края помогают сохранить положение на образце. Имеется специальная усредненная версия (2640-010) для определения значения "r" листовых металлов (НЕ подходит для определения коэффициента Пуассона). Принцип работы Перемещение образца измеряется в одной точке с помощью высокоточного тензометрического датчика двойного изгиба, разработанного для обеспечения прочности и улучшенных эксплуатационных характеристик. Специальная версия для определения значения 'r' измеряет смещение образца в двух точках с помощью двух отдельных высокоточных тензометрических датчиков двойного изгиба. Выходные данные каждого датчика объединяются для получения одного усредненного выходного сигнала. Конструкция делает эти устройства очень прочными, и их можно оставлять на образце до его разрушения.
