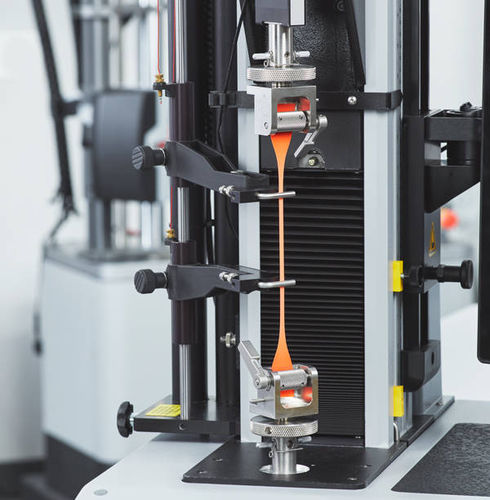

Экстензометры с большим ходом (XL), предназначенные для использования как с одноколонными, так и с двухколонными универсальными испытательными системами, позволяют измерять удлинение образцов до 30 дюймов или 750 мм. Конструкция XL позволяет быстро и легко закрепить его непосредственно на образце. Он позволяет регулировать длину образца в диапазоне от 0,5 до 5 дюймов, или от 10 до 200 мм.
Принцип работы
Экстензометр высокого удлинения предназначен для быстрого и удобного крепления непосредственно к образцу. Он настраивается на инкрементную длину от 0,5 до 5 дюймов или от 10 до 200 мм. Модель XL допускает смещение зажима до 10 дюймов и специально разработана для испытания образца на разрыв без повреждения экстензометра или иного нарушения процедуры испытания. В основе экстензометра XL лежит пара тщательно уравновешенных зажимов, которые через соединительные кабели приводят в действие потенциометр. Оба зажима свободно перемещаются, но любое увеличение разделения или дифференциального движения приводит к продвижению датчика. Верхний и нижний зажимы отдельно уравновешиваются и перемещаются на полированном и шлифованном валу с линейными подшипниками, так что вес экстензометра не воздействует на образец.
Особенности и преимущества
- Быстросъемные зажимы
- Противовесы обеспечивают минимальное усилие на образец
- Переменные настройки длины калибра
- Регулируемое давление зажима для образцов различной толщины
- Легко устанавливается на большинство станков Инстрон
- Самоидентификация для облегчения калибровки
- Калибровочные единицы СИ, США и метрические единицы
---
