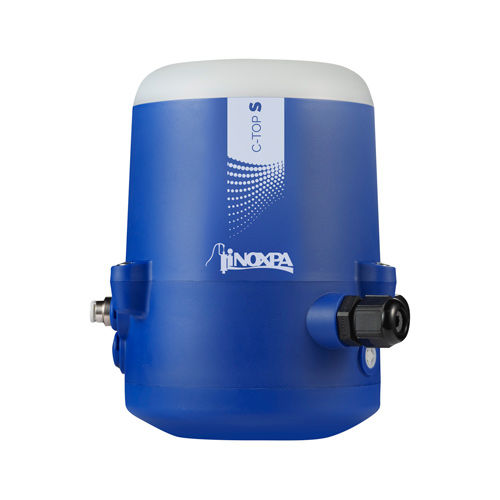

Устройство управления для клапана C-TOP S series

Контрольное устройство C-TOP S можно адаптировать к любому приводу INOXPA для эффективного и оптимального контроля за клапанами с пневматическим приводом. C-TOP S можно использовать с дисковыми затворами, шаровыми кранами, мембранными клапанами, односедельными и двухседельными клапанами. Принцип работыКонтрольное устройство содержит электронный модуль линейного обнаружения, состоящий из нескольких датчиков Холла. Система ПЛК (Программируемый Логический Контроллер) отправляет сигналы на электромагнитные клапаны через электронный модуль устройства для контроля и управления клапаном, в то же время электронный модуль отправляет обратные сигналы в ПЛК, чтобы указать текущее положение клапана. C-TOP S настраивается с помощью кнопок электронного модуля. Чтобы всегда знать в каком положении находится клапан, головка подсвечивается определенным цветом для каждого положения клапана. Цвета можно настроить с помощью DIP-переключателей, также расположенных на электронном модуле. Конструкция и характеристикиC-TOP S легко устанавливается на верхнюю часть привода клапана. Режим AUTOTUNE обеспечивает быструю и простую настройку. Линейное обнаружение с помощью датчиков Холла. Возможность использования до 3 электромагнитных клапанов. Используется один электромагнитный клапан для привода одинарного действия, два - для привода двойного действия и три для противосмесительных клапанов (Mixproof). При необходимости можно подключить дополнительный внешний датчик. Обзор индикаторов состояния клапана на 360 °.
