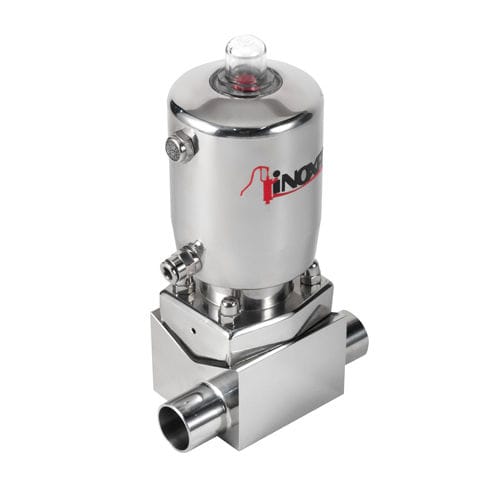

Мембранный клапан NDL

с ручным управлениемпневматическийс седлом

Мембранные клапаны NDL (Non Dead Leg T Valve), с ручным или пневматическим приводом, были специально спроектированы для асептических процессов фармацевтической промышленности. Клапаны данного типа нашли широкое применение в точках использования в контурах очищенной воды (PW) или воды для инъекций (WFI). Диафрагма служит как уплотнением корпуса, так и седла. Контакт продукта с атмосферой исключён, из чего следует, что клапан может использоваться в асептических процессах. Когда клапан закрывается, прижим, служащий опорой диафрагмы, продвигается к уплотнительной поверхности корпуса. Диафрагма, под давлением прижима, вынуждена продвигаться на седло в центре корпуса, закрывая проход жидкости через корпус. Клапан, с ручным или пневматическим приводом, может регулироваться контрольными головками и электромангитными клапанами. Стандартный мембранный клапан полностью перекрывает поток линии, а клапан типа NDL перекрывает только один выход основной линии, в этом и заключатеся основная разница между этими клапанами.
