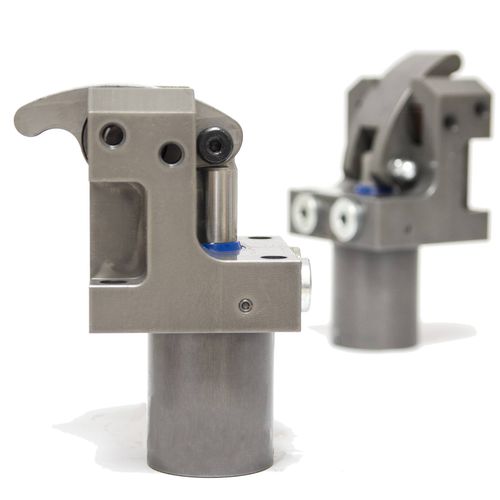

Зажим скользящего соединения, гидравлический, до 400 бар, двойного действия
В частности, зажимной цилиндр может применяться в горнодобывающей промышленности и литейном производстве.
Благодаря конструкции направляющих, уплотнений и сбрасывателей здесь достигается значительно более длительный срок службы, чем в аналогичных других зажимных решениях.
- Высокое усилие зажима
- Прочная конструкция
- Для высоких вибраций или поглощения боковых усилий
- Отсутствие помех при загрузке деталей
- Подключение масла через резьбовое или коллекторное соединение
- Выдерживает большие загрязнения
Рекомендации по применению:
Эти зажимные элементы поставляются в 2 - внешне
идентичных версиях.
Для типа , рычаг и корпус практически свободны ISJC-002
люфт в осевом направлении точки поворота рычага.
Это позволяет элементам воспринимать большие боковые усилия
В типе , рычаг и корпус полностью ISJC-004
полностью отделены друг от друга.
Здесь рычаг удерживается в среднем положении с помощью
встроенными тарельчатыми пружинами.
Эта версия подходит . для высоких вибраций
Зажимной цилиндр для скользящего соединения имеет высокое зажимное
при относительно небольшой площади. По этой причине данное
решение подходит для машин с высокой производительностью
и сложными пространственными условиями.
Прежде всего, зажимной цилиндр может также использоваться в
горнодобывающей и литейной промышленности.
Благодаря конструкции направляющих, уплотнений и скребков, здесь достигается
здесь достигается значительно больший срок службы
по сравнению с другими аналогичными зажимными решениями.
При установке зажимного цилиндра со скользящим шарниром необходимо
поверхность фланца должна быть отрегулирована в соответствии с высотой
заготовки.
Цилиндр подходит для любого монтажного положения.
---
