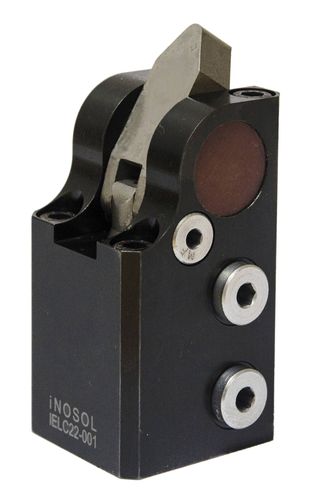

Эксцентриковый рычажный зажим
гидравлический, 250 бар, двойного действия
- Включая пневматическое обнаружение
- Рычаг не должен быть закален
- Верхний фланец и нижний фланец
- Резьбовое и кольцевое соединение
- Контур с низким уровнем вмешательства
- Компактная конструкция
Эксцентриковый рычажный зажим представляет собой нажимной цилиндр двойного действия, в котором зажимной рычаг перемещается по эксцентрично установленной поворотной точке для зажима заготовки.
Рекомендации по применению:
Эксцентриковый рычажный зажим имеет относительно высокое усилие зажима
при небольшой площади основания. По этой причине данное решение
подходит для машин с высокой мощностью и сложных
пространствах.
Подвод масла через просверленные каналы или через унитарную
резьбу M10x1.
Для установки зажимного цилиндра фланцевые
поверхности должны быть адаптированы к высоте
заготовки.
Эти зажимы особенно подходят для тех случаев, когда не требуется боковой
поворот зажимного рычага невозможен.
Не следует превышать расход около 1,8 л/мин.
Если используются натяжные рычаги заказчика, они должны быть
оснащены упорным болтом или закалены на зажимной /
опорной поверхности.
Не рекомендуется использовать боковые зажимные рычаги с "гусиной шеей"
рекомендуется
---
