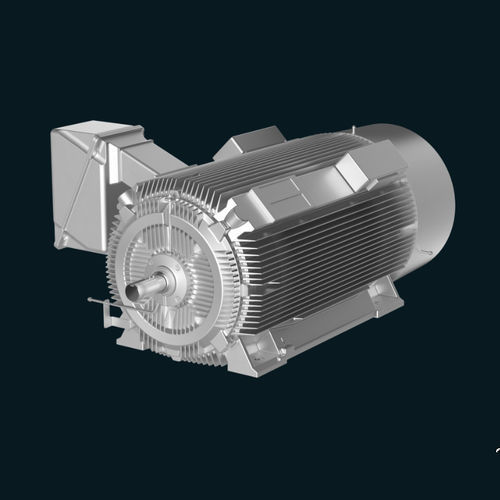

Асинхронный двигатель MVACтрехфазовыйиндукционный
Добавить в папку «Избранное»
Добавить к сравнению
Характеристики
- Тип
- асинхронный, AC, трехфазовый, индукционный
- Напряжение
- 2300 В, 4000
- Конструкция
- из чугуна, с чугунной рамой, TEFC
- Степень защиты
- IP55
- Количество полюсов
- 4 полюса, 2 полюса, 6 полюсов
- Охлаждение
- IC411
- Применение
- промышленный
- Другие характеристики
- высокая мощность, различной частоты, управляемый преобразователем частоты, среднего напряжения, с переменным моментом, TEFC
- Мощность
МАКС.: 820,3 kW
(1 115,3 hp)МИН.: 223,7 kW
(304,15 hp)
Описание
Обзор
Конструктивные характеристики
Материалы и компоненты
Общая информация
Технические характеристики
- MV Advantage — серия AboveNEMA средненапряженных двигателей общего назначения, предлагающая стандартные конфигурации и мощности до 1 100 HP. Сборка и складирование в Огайо обеспечивают короткие сроки поставки.
Конструктивные характеристики
- Корпус: TEFC (IC411)
- Класс защиты: IP55
- Диапазон мощности: 400–1 100 HP (2 и 4 полюса); 300–900 HP (6 полюсов)
- Размеры рамы / высоты вала: 5011, 5810, SH400
- Номинальные напряжения: 2300 В / 4000 В
- Коэффициент обслуживания: 1,15 при 40 °C
- Гарантия: 36 месяцев с даты изготовления
Материалы и компоненты
- Рама: чугун
- Корпуса подшипников: чугун
- Основная клеммная коробка: чугун
- Вспомогательные коробки: чугун, NEMA 4X
- Вал: эквивалент 1045 (2 полюса); эквивалент 4140 (4, 6 полюса)
- Ротор: алюминиевое литьё под давлением
- Материал ламелей: C5 сердечная плита
- Внешний охлаждающий вентилятор: антистатический армированный полиамид
- Крышка вентилятора: чугун
- Система изоляции: MICLASTIC™ VPI
- Крепёж: оцинкованная углеродистая сталь
Общая информация
- Уровень шума: 85 dB(A)
- Вертикальный монтаж: не применяется
- Работа с частотным преобразователем: соответствует NEMA MG1-31 при 6 kV (переменный крутящий момент 10:1; постоянный крутящий момент 2:1)
- Покрытие: двукомпонентный эпоксид
- Цвет покрытия: RAL 7030 серый
- Тип подшипников: шариковые подшипники антифрикционного типа
- Вибрация: 0,12 IPS
- Взрывоопасная зона: CSA Класс 1, Раздел 2, Группы B, C, D; Температурный класс T3 (рама 5011 при VFD Темп Класс T2D)
- Защита и датчики: нагреватель пространства 120/240 В; RTD статора 2/фаза (2 провода); RTD подшипников 1/подшипник (2 провода)
Технические характеристики
- Семейство продуктов: Advantage Series (AboveNEMA medium-voltage motors)
- Модель: MV Advantage
- Максимальная мощность: до 1 100 HP
- Напряжения: 2300 В / 4000 В
- Размеры рамы: 5011, 5810, SH400
- Корпус: TEFC (IC411) — IP55
- Изоляция: MICLASTIC™ VPI
- Типичные применения: общие промышленные задачи для средненапряженных двигателей
- Гарантия: 36 месяцев с даты изготовления
