Двигатель AC MV
индукционный10000 В460 В

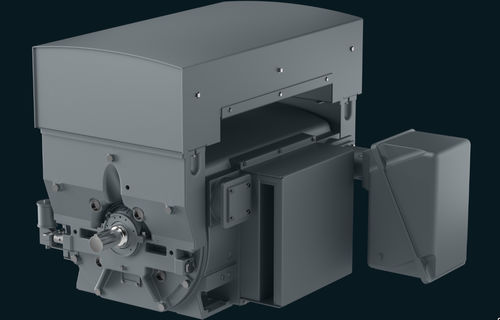

Двигатель AC - MV - INNOMOTICS - индукционный / 10000 В / 460 В
Двигатель AC - MV - INNOMOTICS - индукционный / 10000 В / 460 В
Двигатель AC - MV - INNOMOTICS - индукционный / 10000 В / 460 В - изображение - 2
Добавить в папку «Избранное»
Добавить к сравнению

Характеристики

Тип
AC, индукционный
Напряжение
460 В, 6600 В, 10000 В, 4160V, 2300 В
Конструкция
из чугуна, TEFC
Степень защиты
IP54, IP23
Количество полюсов
4 полюса, 2 полюса, 6 полюсов, 8 полюсов, 10 полюсов, 12 полюсов, 16 полюсов
Охлаждение
IC411, с охлаждаением воздухом, IC01, с охлаждением водой, с охлаждением с помощью труб, IC611
Применение
промышленный, для насоса, для вентиляторов, для компрессора, для нефтегазовой промышленности, для электростанции
Другие характеристики
с низким уровнем шума, высокая мощность, среднего напряжения, на подшипниках скольжения, TEFC
Мощность

МАКС.: 14 914 kW
(20 277,39 hp)

МИН.: 149,1 kW
(202,72 hp)

Описание

Обзор продукта

  • MV Medallion от Innomotics (серия AboveNEMA) — модульная линейка средненапряжных асинхронных двигателей, предназначенная для конфигурируемых промышленных установок. Включает горизонтальные и вертикальные исполнения с различными типами корпусов и системами охлаждения.


Варианты корпуса и назначение

  • Горизонтальный TEFC (IC411 / IP54): ножное крепление, для внутреннего/наружного применения; ребра охлаждения по всем квадрантам. Типичный диапазон мощности: 200–3 000 л.с.; полюса: 2–16; размеры рамы: 500, 580, SH400, SH450, 880, SH560.
  • Горизонтальный WPII (IC01 / IP24): ножные двигатели для экспонированных наружных установок без дополнительной защиты. Типично: 200–18 000 л.с.; полюса: 2–16; рамы: 500, 580, 680, 800, SH630, SH710.
  • Горизонтальный TEAAC (IC611 / IP54): трубчатый воздушно‑воздушный теплообменник; для внутреннего/наружного применения. Типично: 200–14 000 л.с.; полюса: 2–16; рамы: 580, 680, 800, SH630, SH710.
  • Горизонтальный TEWAC (ICW81 / IP54): трубчатый водо‑воздушный теплообменник, сниженный уровень шума. Типично: 200–18 000 л.с.; полюса: 2–16; рамы: 580, 680, 800, SH630, SH710.
  • Вертикальный TEFC (фланцевый, IC411 / IP54): вертикальные фланцевые двигатели для внутреннего/наружного применения. Диапазон: 200–900 л.с.; полюса: 2, 4, 6; рамы: 500, 580; напряжение типично 2 300–6 900 В.
  • Вертикальный WPI / ODP (IC01 / IP23): фланцевое вертикальное исполнение для неэкспонированных внутренних условий. Диапазон: 200–4 000 л.с.; полюса: 4–16; рамы: 500, 580, 680, 800, 1120; напряжение до 13 200 В.
  • Вертикальный WPII (IC01 / IP24): вертикальное наружное исполнение для незащищённых площадок. Диапазон: 200–4 000 л.с.; полюса: 4–16; рамы до 1120.
  • Вертикальный TEAAC (IC611 / IP54): вертикальный с воздушно‑воздушным теплообменником. Диапазон: 800–3 000 л.с.; полюса: 4–16; рамы: 680, 800, 1120.
  • Конфигурации API / IEEE: конструкции согласно API 541 / 547 для тяжёлого режима; опции IEEE 841 для повышенных требований (обычно до ~500 л.с.).


Ключевые технические характеристики

  • Диапазон мощности (сводно): до 20 000 л.с. для горизонтальных двигателей; вертикальные исполнения до ~8 000 л.с. (зависит от корпуса).
  • Полюса: 2–16.
  • Диапазон напряжений: 460–13 200 В (460–690 В доступно лишь для отдельных мощностей).
  • Коэффициент обслуживания: стандарт 1,0; 1,15 — опция.
  • Рама и материалы: чугунные рамы для многих размеров (500–800); изготовленные стальные рамы для больших SH‑серий; крепёж 300‑й серии нержавеющей стали — опция.
  • Валы и ротор: 2‑полюсные валы обычно AISI 4140; другие полюса AISI 1045; роторы — литьё из алюминия для малых рам, индукционно‑пайка медной шины или изготовленный медный ротор для больших рам; возможны полые валы.
  • Изоляция: класс F для random wound ≤600 V; класс F‑VPI или формованный для >600 V.
  • Охлаждение: внешний алюминиевый вентилятор стандарт; TEAAC/TEWAC теплообменники (воздух‑воздух или вода‑воздух) доступны.
  • Подшипники: широко используются шариковые/антифрикционные подшипники; скользящие подшипники или специальные упорные схемы для отдельных рам/вертикальных исполнений.
  • Вибрация: стандартно 0,12 IPS (для IEEE 841 и некоторых исполнений — более жёсткие допуски 0,10/0,08 IPS); доступно специальное балансирование.
  • Покрытие: двухкомпонентный эпоксидный лак стандарт; специальные покрытия по запросу.
  • Гарантия: 24 месяца с момента отгрузки согласно политике AboveNEMA; возможны опции продления.


Применения, сертификации и опции

  • Применения: тяжёлые промышленные процессы, вспомогательное оборудование электростанций, насосы, компрессоры, вентиляторы и др. вращающееся оборудование, требующее средненапряжного привода.
  • Стандарты: конфигурации API 541 / 547; опции IEEE 841; при необходимости — проектные ссылки NEMA/IEC.
  • Кастомизация: выбор корпуса, способ охлаждения, материалы (нержавеющие вспомогательные коробки, специальные валы), класс изоляции, балансировка вибраций, схемы подшипников, ориентация клеммной коробки и пр.


Информация для заказа и поддержка

  • Ссылка на модель: MV Medallion — Innomotics (серия AboveNEMA). При запросе коммерческого предложения укажите требуемую мощность, напряжение, число полюсов, монтаж (гориз./верт.), вариант корпуса/охлаждения, размер рамы и требования по нормативам/сертификации.
  • Опции: сервисный коэффициент, класс изоляции, материал вала, тип теплообменника, вспомогательные коробки из нержавеющей стали, специальная окраска, соответствие API/IEEE по запросу.
  • Поддержка: запросите технический паспорт и габаритные чертежи для подтверждения выбора с учётом условий площадки и совместимости с приводом.
