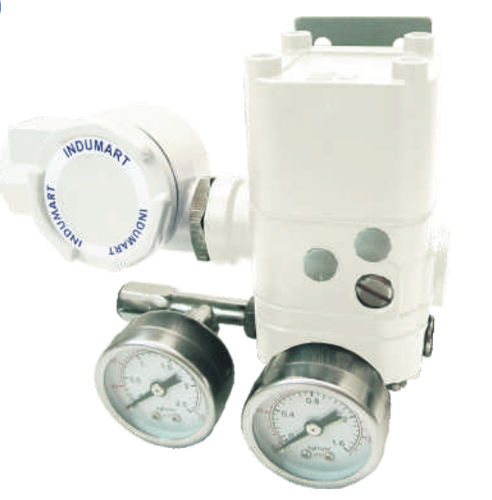

Преобразователь сигнала ITP215

ток/давление4-20 мАлинейный

Преобразователь тока под давлением Indumart ITP215Current to Pressure (I/P) выдает выходной сигнал давления, прямо пропорциональный его 4-20 mAcurrent входу. Премиум класс и точность электронных компонентов используются во всем этом приборе, чтобы обеспечить отличную точность, высокую надежность и стабильный длительный срок службы. Преобразователи IPT215 SeriesI/PConverters основаны на системе баланса сил, в которой катушка подвешена в магнитном поле изгибом. Ток, протекающий через катушку, генерирует осевое движение катушки и изгиб. Изгиб сопла движется против конца сопла и создает обратное давление в сопле, ограничивая проходящий через него поток воздуха. Это противодавление действует как пилотное давление на встроенное усилительное реле и при изменении входного сигнала (мА) выходное давление будет изменяться пропорционально. Преобразователь стандартно поставляется с выходом 3...15 psi или 0.2~1 бар. Но его можно заказать и для других диапазонов выходного давления. Регулировка нуля и диапазона (Z&P) доступна снаружи прибора. Используя Z&Padjustments, пользователь может откалибровать его для диапазона вплоть до 5 psi (примеры): 3...8 psi, 3...12 psi, 4...10 psi, 10...15 psi, 0.2~0.6 bar, 0.6~1 bar и т.д.) или выход 3...15 psi для входного диапазона до 8 mA(4...12 mA или 12...20 mA) может быть настроен... Кроме того, действие преобразователя может быть изменено на месте эксплуатации. В обратном направлении выход противоположен режиму прямого действия; для выхода 4...20 мА выход будет 15...3 фунтов на кв. дюйм, ман. Поскольку преобразователь серии ITP215 имеет небольшой вес, он может монтироваться в линию и поддерживаться жесткими трубами, используемыми для подачи и выпуска воздуха.
