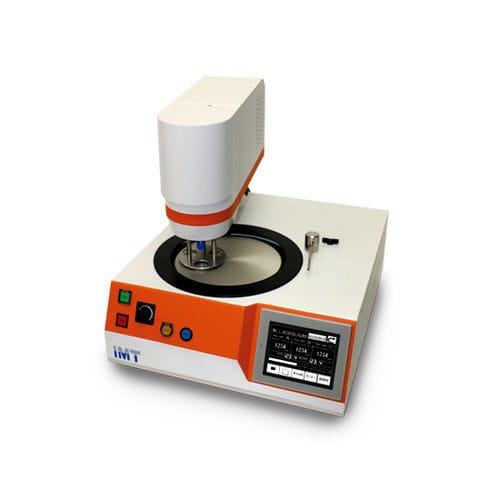

Полировальный станок для металлографических образцов Q-roy

для металловдля подготовки образцовпромышленный

Обзор продукта
Компактная автоматическая шлифовально-полировальная машина, обеспечивающая индивидуальный контроль удаления по оси Z для до трех образцов. Значения удаления задаются с точностью 1 μm; возможна автоматическая остановка по значению удаления или по времени; удобное управление через сенсорную панель и аналоговые органы управления.

Ключевые особенности

• Индивидуальный контроль по оси Z для каждого образца: Направленное удаление (Z) можно задавать независимо для каждой из трех проб; диапазон 5 μm–5 mm на образец, до H20 mm, разрешение 1 μm. Полирование остальных образцов продолжается, когда одна проба достигает установленного значения удаления.
• Временной режим полирования: Управление по времени; в один процесс можно запрограммировать два различных движения.
• Совместимость с Abrasive Auto Drip: Опциональное устройство автоматической подачи абразива позволяет выполнять финишное полирование без участия оператора.
• Коррекция ошибки удаления: Функция смещения корректирует ошибки шлифования, вызванные биением диска или упругостью полировальной насадки, при предварительном вводе биения поверхности диска.

Характеристики машины

• Размер дисков: Высокоточный шлифовальный диск φ223 мм или φ200 мм; высокоточный полировальный диск φ200 мм; магнитный диск φ200 мм (диски продаются отдельно).
• Функция полирования: Полирование с индивидуальной нагрузкой для до 3 образцов (φ25 / 30 / 40 мм стандарт; возможны нестандартные размеры; держатель продается отдельно).
• Скорость вращения: Диск 50–300 об/мин (реверсируемый); держатель 50–200 об/мин.
• Прижимающая сила: Индивидуальная нагрузка 5–30 N на образец.
• Управление: Сенсорная панель + аналоговые кнопки + регулятор скорости; выбор автоматической остановки по значению удаления или по времени; автоматическая подача воды Start/Stop + аналоговая кнопка воды.
• Значения удаления: 5 μm–5 mm на образец (с шагом 1 μm); настройка до H20 mm; шлифовка до 5 mm возможна.
• Механизм головки: Опускание/подъем головки; возможна ручная обработка при поднятой головке.
• Источник воздуха: 0,5–0,7 MPa (для >0,7 MPa требуется отдельный регулятор).
• Мощность двигателей: Головка 60 W бесщеточный двигатель; база 120 W бесщеточный двигатель.
• Электропитание: Однофазное 100 V или однофазное 220 V.
• Габариты и вес: W480 × D670 (до слива) × H500 мм (H650 мм при поднятой головке); 45 кг.

Технические характеристики

• Название модели: Q-roy
• Совместимость дисков: φ223 мм, φ200 мм (шлифовальные / полировальные / магнитные диски)
• Вместимость образцов: До 3 образцов (φ25 / 30 / 40 мм стандарт; возможна индивидуальная комплектация)
• Разрешение и диапазон удаления: Шаг 1 μm; 5 μm–5 mm на образец; до H20 mm
• Скорость вращения: Диск 50–300 об/мин (реверсируемый); держатель 50–200 об/мин
• Прижим: 5–30 N на образец (индивидуальная нагрузка)
• Двигатели: Бесщеточный двигатель головки 60 W; база 120 W
• Интерфейс: Сенсорная панель + аналоговые кнопки + регулятор скорости; выбираемые режимы авто-стопа (по значению удаления или по времени)
• Воздушное снабжение: 0,5–0,7 MPa (более высокое требует отдельного регулятора)
• Питание: Однофазное 100 V или 220 V
• Вес и размеры: 45 кг; W480 × D670 × H500 мм (H650 мм при поднятой головке)
