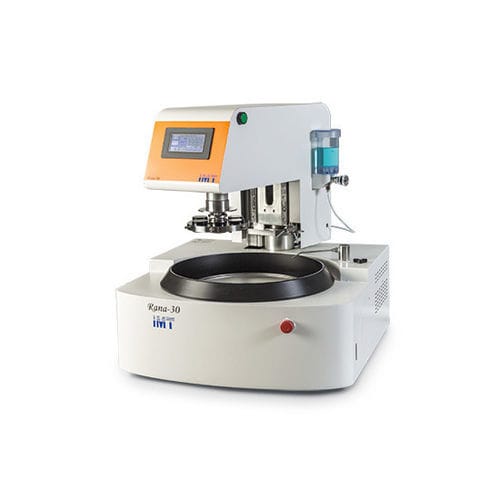

Полировальный станок для металлов Rana-30

для металлографических образцовпромышленныйшлифовальный станок

Обзор продукта
Мощный автоматический шлифовально-полировальный станок с функцией безопасности «двойная кнопка запуска». Rana-30 сохраняет до 16 режимов полирования и поддерживает настройку ABC (3 этапа полирования), обеспечивая эффективную и воспроизводимую подготовку образцов.

Основные характеристики

• Общее: Настольная полировальная машина с системой полной нагрузки. Зона полирования приводится в движение серводвигателем 750W; вращение образца — бесщеточным мотором 120W. Высокий крутящий момент, скорость вращения диска до 400 rpm, максимальное прикладываемое усилие 400 N.
• Вместимость дисков: Прибор в настольном исполнении может принимать шлифовальные диски до Ø310 мм.
• Безопасность: Двойной кнопочный запуск (кнопки слева и справа на головке должны нажиматься одновременно) для предотвращения аварий, например запутывания.
• Опциональные аксессуары: Примеры: держатель образцов для выравнивающего станка (держатель продается отдельно).
• Полирование без потери параллельности: Рекомендуемый метод: вращать держатель и диск с одинаковой скоростью и в одном направлении. Rana-30 позволяет менять скорость вращения держателя и обращать вращение диска/держателя для гибкой работы (включая полирование для левшей).
• Рекомендуемые настройки — шлифовка / тонкое полирование: Шлифовка: SiC-бумага или шлифовальная подложка — диск 200 rpm / держатель 200 rpm. Тонкое полирование: DIA + полировальная ткань — диск 65–150 rpm / держатель 65–150 rpm.
• Автоматическое управление давлением: Программируемое изменение давления (увеличение/уменьшение в течение заданных секунд) во время работы.
• Двухступенчатые изменения условий полирования: В одном процессе полирования можно запрограммировать два различных движения (напр., начать с малого давления/низкой скорости, затем увеличить для хрупких или с кромкой материалов).
• Память: Сохраняет до 16 условий полирования для быстрого вызова при подготовке нескольких образцов.

Характеристики машины
Питание: 3-фазное 200–220 V, 50/60 Hz
Габариты / Масса: W600 × D745 (до сливного отверстия) × H675 mm / 105 kg

Зона полирования
Размер дисков: Шлифовальный диск: Ø250 mm, Ø305 mm; Полировальный диск: Ø250 mm, Ø300 mm; Магнитный диск: Ø250 mm, Ø300 mm (диски продаются отдельно)
Скорость вращения диска: 50–400 rpm (переключаемое направление)
Мощность двигателя: сервомотор 750W
Управление: Водонепроницаемая сенсорная панель с аварийной остановкой; автоматический запуск полирования с помощью кнопок слева/справа на головке; хранение до 16 условий; настройка ABC (3 конфигурируемых шага)

Зона вращения образца
Вращение держателя: 50–200 rpm (переключаемое направление)
Мощность двигателя: AC 120W бесщеточный мотор
Держатель образцов: стандарт Ø165 mm (опционально до Ø200 mm). Каплевидный тип: Ø10–40 mm × 6 образцов; Прямоугольное отверстие: ×3. Возможна изготовление под заказ (держатель продается отдельно).
Прилагаемое давление: 50–400 N
Смазочная установка: Автоматическая капельная подача (настройка интервала и объема возможна)
Источник первичного воздуха: Требуется 0,5–0,7 MPa (при >0,7 MPa требуется отдельный регулятор).

Видео
Доступно промо/демонстрационное видео, показывающее работу Rana-30.

Технические характеристики

• Модель: Rana-30
• Brand: IMT Co.,Ltd.
• Мощность полировального мотора: 750W сервомотор
• Мощность мотора держателя: AC 120W бесщеточный мотор
• Диапазон скорости вращения диска: 50–400 rpm (перед/назад)
• Диапазон скорости вращения держателя: 50–200 rpm (перед/назад)
• Поддерживаемые размеры дисков: Шлиф Ø250 mm, Ø305 mm; Полировка Ø250 mm, Ø300 mm; Магнит Ø250 mm, Ø300 mm
• Максимальное прикладываемое давление: 400 N (диапазон 50–400 N)
• Память: до 16 программируемых условий полирования
• Настройка ABC: 3 конфигурируемых этапа
• Автоматические градиенты давления: настраиваемое увеличение/уменьшение по секундам
• Безопасность: двойная кнопка запуска (обе кнопки слева и справа должны быть нажаты)
• Интерфейс: водонепроницаемая сенсорная панель с аварийной остановкой
• Габариты (Ш×Г×В): 600 × 745 (до сливного отверстия) × 675 mm
• Вес: 105 kg
• Питание: 3-фазное 200–220 V, 50/60 Hz
• Смазочная система: Автоматическая капельная подача с регулировкой интервала и объема
• Источник первичного воздуха: Требуется 0,5–0,7 MPa (отдельный регулятор, если >0,7 MPa)
