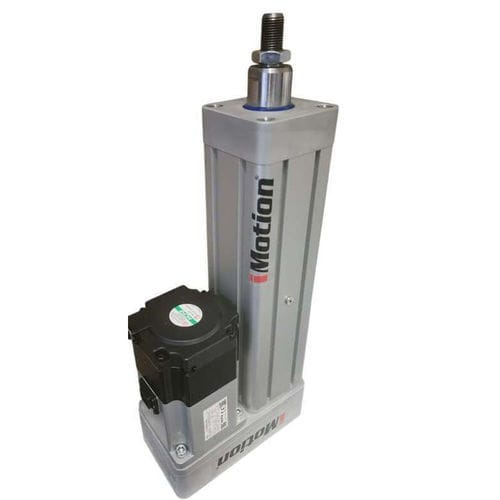

Электрический цилиндр IMTK 63

с шариковым винтомсервоприводIP54

Обзор
IMTK 63 разработан для обеспечения надежного электрического перемещения в компактных машинах, которым требуется большая сила при контролируемых инвестиционных затратах. Компактный корпус размера 63, две опции шариковинтов (16x5 и 16x10), монтаж двигателя в линию или параллельно и высокая несущая способность делают его подходящим для массового производства.

Ключевые показатели

• Номинальная рабочая сила: 2000 N
• Максимальная скорость: 500 mm/s (зависит от винта и двигателя)
• Стандартный максимальный ход: 1000 mm
• Повторяемость: <0.03 mm

Особенности

• Две опции шарикового винта: 16x5 и 16x10 для подбора силы и скорости
• Высокая динамическая грузоподъемность: до 10,700 N (в зависимости от винта)
• Интеграция в компактные машины: размер 63 подходит для компактных решений с повышенной силой
• Два варианта установки двигателя: в линию и параллельно
• Высокое ускорение: до 12 m/s² для циклов высокой частоты
• Опционально IP65 (стандарт IP54)

Общие данные и характеристики винта (таблицы)
Общие данные
Размер цилиндра: 63
Доступный шаг винта: 5 / 10 mm
Стандартный максимальный ход: 1000 mm
Максимальное ускорение: 12 m/s²
Повторяемость: <0.03 mm
Степень защиты: IP54; опция IP65
Установка двигателя: в линию или параллельно
Соответствие: Директива по машинам 2006/42/EC

Характеристики по варианту винта
Размер винта: 16x5 · Динамическая грузоподъемность: 8,100 N · Статическая грузоподъемность: 12,400 N · Максимальная скорость*: 250 mm/s · Номинальная сила: 2000 N
Размер винта: 16x10 · Динамическая грузоподъемность: 10,700 N · Статическая грузоподъемность: 17,000 N · Максимальная скорость*: 500 mm/s · Номинальная сила: 2000 N

Примечания
* Максимальная скорость зависит от выбранной скорости двигателя и условий применения.

Технические размеры (выбранные значения)
Установка двигателя в линию (размеры в мм)
A*: 96
B: 88
C: 11
D: 8
E: 32
F: 32
G: 27
H: M16x1.5
I: 75
J: 56.5
K: M8
L: 80

Параллельная установка двигателя (размеры в мм)
A*: 96
B: 47
C: 11
D: 8
E: 32
F: 32
G: 27
H: M16x1.5
I: 75
J: 56.5
K: M8
L: 163
M: 84

Варианты крепления и моторов

• Монтаж двигателя в линию (компактная inline конфигурация)
• Параллельный монтаж двигателя (parallel конфигурация)
• Схемы монтажа поддерживают распространенные промышленные сервомоторы/шаговые двигатели; inline или parallel для гибкой интеграции

Применение

• Упаковочные машины
• Автоматизация сборки
• Системы pick-and-place
• Компактные OEM-станки
• Преобразование пневмоцилиндров в электрические
• Легкие промышленные позиционирования

Характеристики / Технические спецификации

• Обозначение: IMTK 63
• Бренд: iMotion
• Размер цилиндра: 63
• Доступные шаги винта: 5 mm и 10 mm (опции шарикового винта)
• Стандартный максимальный ход: 1000 mm
• Максимальное ускорение: 12 m/s²
• Повторяемость: <0.03 mm
• Номинальная рабочая сила: 2000 N
• Максимальная скорость (16x5): 250 mm/s
• Максимальная скорость (16x10): 500 mm/s
• Динамическая грузоподъемность (16x5): 8,100 N
• Статическая грузоподъемность (16x5): 12,400 N
• Динамическая грузоподъемность (16x10): 10,700 N
• Статическая грузоподъемность (16x10): 17,000 N
• Степень защиты: IP54 стандарт; IP65 опция для жестких условий
• Установка мотора: в линию или параллельно
• Соответствие: Директива по машинам 2006/42/EC
