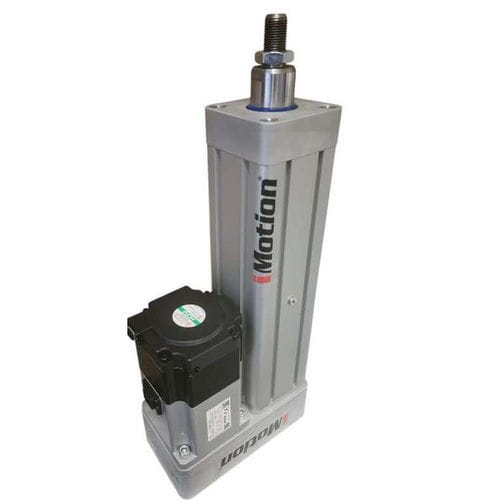

Электрический цилиндр IMTK 40

винтовойс шариковым винтомIP54

Обзор
IMTK 40 обеспечивает управляемое электрическое линейное движение для компактных промышленных машин. Корпус типоразмера 40, две версии шага шариковинта и возможность установки двигателя «в линию» или «параллельно» упрощают интеграцию в производственные линии с ограниченным пространством.

Ключевые параметры производительности

• Номинальная сила: 900 N
• Максимальная скорость: 500 mm/s (зависит от винта и двигателя)
• Стандартный максимальный ход: 600 mm
• Повторяемость: <0.03 mm
• Максимальное ускорение: 12 m/s²

Основные характеристики / преимущества

• Две опции шариковинта (12x5 и 12x10) для подбора силы и скорости
• Установка двигателя в линию или параллельно для гибкой компоновки станка
• Высокая динамическая нагрузочная способность (до 5 000 N в зависимости от винта)
• Компактный корпус типоразмера 40 для ограниченных монтажных пространств
• Ускорение до 12 m/s² для высокочастотных производственных циклов
• Степень защиты IP54 в стандартной комплектации; IP65 — опция для более жестких условий
• Конструкция соответствует Директиве по машинам 2006/42/EC

Технические характеристики / Общие данные
Размер цилиндра: 40
Доступный шаг винта: 5 / 10 mm
Стандартный максимальный ход: 600 mm
Максимальное ускорение: 12 m/s²
Повторяемость: <0.03 mm
Класс защиты: IP54 (IP65 опционально)
Установка двигателя: В линию или параллельно
Соответствие: Директива по машинам 2006/42/EC

Производительность в зависимости от варианта винта
Размер винта: 12x5 — Динамическая грузоподъемность: 5 000 N — Статическая грузоподъемность: 8 600 N — Максимальная скорость*: 250 mm/s — Номинальная сила: 900 N
Размер винта: 12x10 — Динамическая грузоподъемность: 4 400 N — Статическая грузоподъемность: 7 700 N — Максимальная скорость*: 500 mm/s — Номинальная сила: 900 N
* Максимальная скорость зависит от частоты вращения двигателя и условий применения.

Технические размеры (примеры)
Установка двигателя в линию — ключевые размеры
A*: 93 mm
B: 63 mm
C: 10 mm
D: 6 mm
E: 24 mm
F: 25 mm
G: 22 mm
H: M12x1.25
I: 54 mm
J: 38 mm
K: M6
L: 60 mm

Параллельная установка двигателя — ключевые размеры
A*: 93 mm
B: 42 mm
C: 10 mm
D: 6 mm
E: 24 mm
F: 25 mm
G: 22 mm
H: M12x1.25
I: 54 mm
J: 38 mm
K: M6
L: 122 mm
M: 71 mm

Применения

• Упаковочные машины
• Автоматизация сборки
• Pick-and-place системы
• Компактные OEM машины
• Замена / конверсия пневмоцилиндров
• Лёгкие промышленные позиционирования

Примечания

• Значения скорости приведены для частоты двигателя 3 000 об/мин; при окончательном выборе необходимо учитывать нагрузку, ход, время цикла и способ установки.
• При расчёте общей длины узла прибавьте выбранное значение хода к размеру A.

Характеристики / технические спецификации

• Серийная модель: IMTK 40
• Размер цилиндра: 40
• Доступные шаги винта: 5 mm, 10 mm
• Стандартный максимальный ход: 600 mm
• Референсная частота двигателя: 3 000 об/мин (скоростные значения вычислены на этой основе)
• Типичная максимальная скорость: до 500 mm/s (варьируется в зависимости от винта и выбора двигателя)
• Максимальное ускорение: 12 m/s²
• Повторяемость: <0.03 mm
• Номинальная сила: 900 N
• Динамическая/статическая грузоподъемность (12x5): 5 000 N / 8 600 N
• Динамическая/статическая грузоподъемность (12x10): 4 400 N / 7 700 N
• Защита: IP54 в стандартной комплектации, IP65 опционально
• Установка двигателя: В линию или параллельно
• Соответствие: Директива по машинам 2006/42/EC
