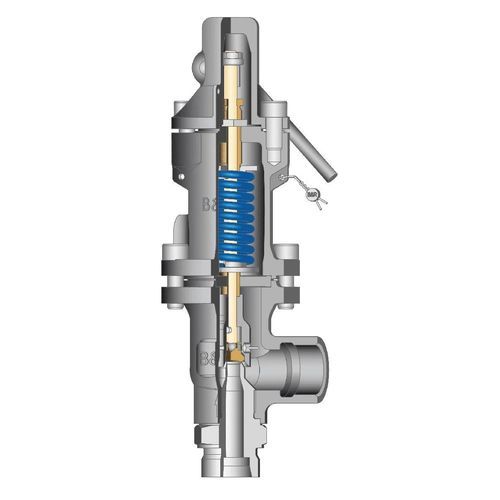

Газовый клапан контроля давления Si C1

пардля жидкостейвысокое давление

Обзор продукта
Компактный предохранительный клапан для сброса давления для паровых, газовых и жидкостных сред с несколькими вариантами подключения и широким диапазоном давления и температуры.

Краткое описание

• Компактный клапан, подходящий для химической, нефтехимической отрасли и систем технического газа.
• Разработан для высоких уставок давления (до 200 barg) и экстремальных температур (-200 °C до +427 °C).
• Несколько вариантов входных соединений (фланцы EN/ASME и резьбовые), шарикоподшипниковая седельная тарелка для улучшенного уплотнения и опциональный сильфон для компенсации обратного давления.

Детальное описание
Серия Si C1 обеспечивает надежное сбросное давление в условиях ограниченного пространства, требующих гибкости и долговечности. Корпус-«блок» и внутренние компоненты из нержавеющей стали, соответствующие материалам по EN и ASME, гарантируют стойкость к коррозионным средам и термонагрузкам. Шарикоподшипниковая тарелка улучшает уплотнение и срок службы, а опциональный сильфон усиливает компенсацию обратного давления для паровых применений. Доступен в размерах DN15 и DN25, соответствует кодам проектирования и сертификациям ASME и EN.

Ключевые характеристики

• Диапазон давления: 0,55 – 200 bar (уставка и эксплуатация)
• Диапазон температур: -200 °C до +427 °C
• Размеры входа: DN15, DN25
• Варианты подключения: фланцы EN/ASME или резьбовые соединения
• Шарикоподшипниковая тарелка для улучшенного уплотнения
• Опциональный сильфон для компенсации обратного давления
• Сертификации: PED, ASME UV, DIN/EN

Технические характеристики (таблица)
Типы сред: Жидкость; Газ; Пар
Материал (EN): EN 1.0619; EN 1.4408
PN рейтинг (PN): 320
Макс. уставка давления (barg): 200
Материал (ASME): ASME WCB; ASME CF8M
Размер входа (DN): 15; 25
Коды проектирования: EN; ASME UV
Температурные пределы (°C): -200 до 427
Макс. ASME рейтинг: 1500
Сертификация: PED; ASME UV
Категория обслуживания: Общая

Характеристики / технические спецификации

• Модель: Si C1
• Тип: Предохранительный сбросной клапан для жидкостей, газов и пара
• Давление: уставка и эксплуатация до 200 barg (PN до 320)
• Температура: -200 °C до +427 °C
• Доступные размеры входа: DN15 и DN25
• Материалы (EN): EN 1.0619, EN 1.4408
• Материалы (ASME): ASME WCB, ASME CF8M
• Коды проектирования: EN, ASME UV
• Макс. ASME рейтинг: 1500
• Уплотнение: шарикоподшипниковая тарелка
• Опции: сильфон для обратного давления
• Сертификации: PED, ASME UV (и другие документы по сертификации IMI Bopp & Reuther доступны)
