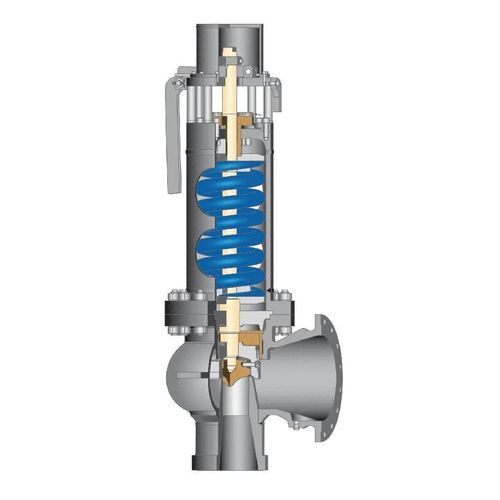

Газовый клапан контроля давления Si 6

пардля жидкостейвысокое давление

Обзор
Предохранительный клапан высокой пропускной способности IMI Bopp & Reuther Si 6 обеспечивает надежную защиту от избыточного давления для систем пара, газа и жидкостей в энергетике, химической и технологической промышленности. Разработан для высокой пропускной способности, работает в широком температурном диапазоне (-270°C до 550°C) и поддерживает уставки до 250 barg. Прочная входная сопловая часть обеспечивает долговечность; доступны опционные сильфоны для управления противодавлением и улучшенного контроля подъема. Конструкция предусматривает небольшой blowdown и оптимизацию подъема. Сертифицирован по PED и DIN/EN; возможны опции ASME.

Ключевые характеристики

• Подходит для пара, газа и жидкостей
• Размеры входа: DN 25 до DN 400
• Рабочая температура: -270°C до 550°C
• Максимальная уставка до 250 barg
• Класс PN: PN 400
• Прочная входная сопловая часть для долговечности
• Опционные сильфоны для управления противодавлением
• Низкий blowdown и оптимизация подъема
• Высокая пропускная способность
• Сертифицировано по PED и DIN/EN (возможны ASME)
• Адаптируемо под требования системы

Описание продукта
Si 6 — предохранительный клапан большой пропускной способности, рассчитанный на тяжелые промышленные условия. Обеспечивает надежную защиту от избыточного давления с оптимизированным поведением при повторном закрытии и быстрым откликом при подъеме. Доступен в различных материалах и вариантах фланцев/входов, может быть адаптирован под условия эксплуатации, включая агрессивные среды или высокие температуры. Опционные сильфоны позволяют устанавливать клапан в системах с существенным противодавлением.

Технические данные (сводка)
Типы рабочих сред: Жидкость, Газ, Пар
Размер входа (DN): 25 до 400
Класс PN (PN): 400
Максимальная уставка (barg): 250
Температурные пределы (°C): -270 до 550
Макс. рейтинг ASME: 2500
Коды проектирования: EN (возможны опции ASME)
Сертификации: PED, DIN/EN
Категория применения: Общая промышленная эксплуатация
Материалы (EN): EN 1.0619, EN 1.7357, EN 1.4408
Материалы (ASME): ASME WCB, ASME WC6, ASME CF8M

Технические характеристики

• Модель: Si 6 (High Flow Safety Valve)
• Подходящие среды: Жидкость, Газ, Пар
• Диапазон размеров входа: DN 25 – DN 400
• Класс PN: PN 400
• Максимальная уставка: до 250 barg
• Температурный диапазон: -270°C до 550°C
• Макс. рейтинг ASME: 2500
• Материалы (EN): EN 1.0619, EN 1.7357, EN 1.4408
• Материалы (ASME): ASME WCB, ASME WC6, ASME CF8M
• Коды проектирования: EN; опции ASME доступны
• Сертификации: PED; соответствие стандартам DIN/EN
• Особенности: прочная входная сопловая часть, опционные сильфоны, низкий blowdown, оптимизация подъема, высокая пропускная способность
• Кастомизация: настраивается под требования системы
