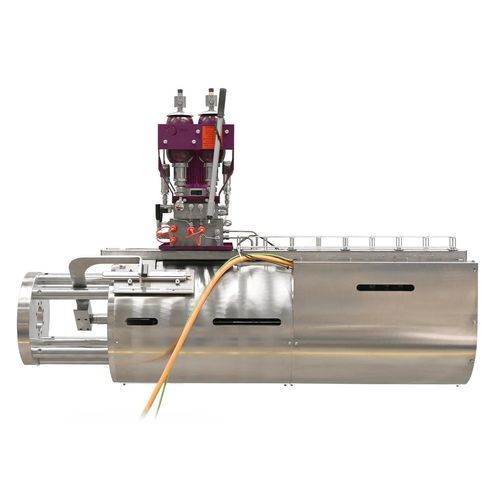

Гидравлический привод для клапана ELE-TRAK

электрическийлинейныйс серводвигателем

Обзор
ELE-TRAK — компактный электрический исполнительный механизм, предназначенный для быстрого и точного управления паровыми, водяными и газовыми клапанами в энергетике и нефтегазовой отрасли. Исполнительный механизм является полностью автономным и требует только электропитания и коммуникаций, исключая необходимость внешних пневматических или гидравлических систем. Выделенный шкаф управления с предфабрикованными кабелями обеспечивает приведение двигателя в действие, логическое управление и связи для интеграции.

Функции и принцип работы

• Быстрое и точное позиционирование клапана с помощью электрического цилиндра, приводимого серводвигателем, или гидравлического цилиндра, управляемого пропорциональным клапаном.
• Доступны конфигурации с электрическим или гидравлическим приводом с выбором механического или гидропневматического запирания.
• Функции срабатывания с несколькими режимами (Stay in Place, Trip Open, Trip Close) и опциональной функциональностью SIL2.
• Интегрированный миниатюрный гидравлический блок питания доступен в гидравлических конфигурациях.
• Высокая коррозионная стойкость с опциями морского исполнения и вариантами ATEX.

Применение

• Управление паровыми, водяными и газовыми клапанами в электроэнергетике и нефтегазовом секторе.

Документы и материалы на странице продукта

• Брошюра продукта под заголовком "ELE-TRAK Electric Actuator - Brochure" (PDF).

Характеристики / технические данные

• Сертификация: PED; Machinery Directive; EMC; ROHS II
• Рабочее давление: 220 bar
• Температура окружающей среды: -10 до 50 °C
• Подающее средство: Гидравлическое масло; Огнестойкая жидкость
• Варианты материалов: Алюминий; Нержавеющая сталь; Углеродистая сталь
• Диаметр цилиндра: 50 до 250 мм
• Максимальный ход: 500 мм
• Тип конструкции: Двойного действия
• Ручное управление: Нет
