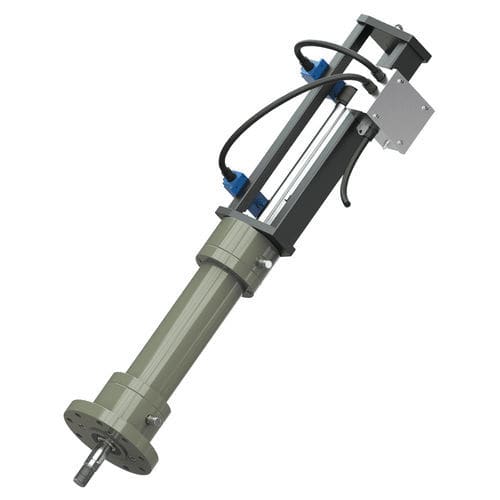

Линейный привод HPA

гидравлическийпоршневыйдвойного действия

HPA - это привод двойного действия, поставляемый со встроенным электронным датчиком положения для точной обратной связи по положению штока. Датчик положения используется для модулирующих приводов, как правило, для управления клапанами кондиционирования пара. Для приводов типа "включено/выключено" положение открытия/закрытия определяется с помощью концевых выключателей. Концевые выключатели - два регулируемых концевых выключателя установлены на раме привода. Такое размещение снижает риск повреждения, вызванного нагревом клапана. Линейный преобразователь - В качестве опции HPA может быть оснащен линейным преобразователем, который передает фактическое положение клапана обратно на позиционер. Датчик определяет положение магнитного кольца, установленного на конце поршневого штока. Такое размещение облегчает техническое обслуживание. Распределительная коробка - Кабели от концевых выключателей подключаются к позиционеру через распределительную коробку из нержавеющей стали. Скребки поршневого штока - Изготовленные из высокопрочной углеродистой легированной стали, все узлы штока и поршня сконструированы таким образом, чтобы не подвергаться усталости при полном номинальном давлении. Металлические скребки устанавливаются на обоих концах поршневого штока в стандартной комплектации. Они предназначены для удаления грязи, посторонних частиц, стружки и влаги со штока поршня при его втягивании в корпус привода. Шланговые соединения - Каждый привод имеет два шланговых соединения, обеспечивающих вход/выход для двух масляных камер в корпусе привода Защита поверхности - В стандартной комплектации корпус привода и нижний фланец окрашены антикоррозийной краской в соответствии с ISO 12944 C4, подходящей для прибрежной среды. В качестве опции он может быть окрашен в соответствии с ISO 12944 C5M, подходящим для морских, оффшорных и прибрежных зон с высокой соленостью.
