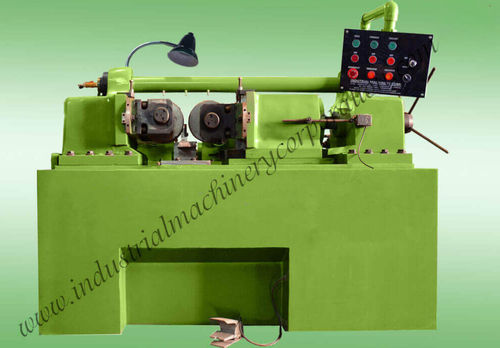

Раскатный автомат для резьбы IMC series

гидравлический

Обзор продукта
Гидравлические 2-роликовые станки для вальцевания резьбы, предназначенные для холодного деформирования наружных резьб на заготовках. Подходят для производства винтов, болтов и аналогичных крепежных изделий в серийном или прерывистом производстве. Резьба формируется прессованием заготовки между вальцами, приводимыми гидравлической и шпиндельной системами.

Ключевые преимущества и характеристики

• Холодная деформация (без съема стружки) для стабильной геометрии резьбы.
• Высокая производительность с регулировкой подачи и длины вальцевания.
• Гидравлический привод и мощные шпиндели обеспечивают стабильную силу вальцевания до 40 т в зависимости от модели.
• Конструкция с низкими требованиями к обслуживанию и испытаниями в производстве перед отправкой для обеспечения стабильного выхода.
• Вальцы и настройки можно адаптировать под болты, прутки и стержни различных диаметров и шагов резьбы.

Доступные опции (значения выбора отображаются на странице)

• Тип резьбы: METRIC, BSW, UNC, ACME, Trapezoidal, Two Start, Three Start, Others, Don't Know Exactly
• Требуемая максимальная длина резьбы: 50 mm, 100 mm, 150 mm, 200 mm, Unlimited, Others, Don't Know Exactly
• Максимальный диаметр заготовки: 25 mm, 40 mm, 50 mm, 80 mm, 100 mm, 120 mm, Others, Don't Know Exactly
• Срок покупки: Immediately, Within a week, Within 15 days, Within a month, Others, Don't Know Exactly
• Ожидаемая цена: (поле ввода / предоставлено заказчиком)

Общее описание
Гидравлические вальцевальные станки IMC разработаны для промышленного производства и представлены моделями IMC-25–IMC-120 для удовлетворения различных требований по шагу, диаметру и усилию. Станки оснащены простыми элементами управления, проверенной конструкцией и возможностью непрерывной протяжки на применимых моделях. Поставляются с проверенными вальцами и могут быть конфигурированы по сочетанию гидравлической и шпиндельной мощности в соответствии с технологией процесса.

Технические характеристики

• Модели гидравлических станков: IMC-25 | IMC-40 | IMC-50 | IMC-80 | IMC-100 | IMC-120
• Макс. шаг (мм): 2,5 | 3,5 | 4,0 | 5,0 | 5,5 | 8
• Макс. диаметр (подача) (мм): 25 | 40 | 50 | 80 | 100 | 125
• Макс. диаметр (сквозная подача) (мм): 16 | 28 | 35 | 40 | 64 | 76
• Макс. длина вальцевания (подача) (мм): 80 | 150 | 150 | 150 | 150 | 150
• Макс. длина вальцевания (сквозная подача): Неограниченно (все модели)
• Макс. наружный диаметр вальцов резьбы (мм): 200 | 200 | 210 | 230 | 250 | 270
• Диаметр шпинделя (отверстие) (мм): 54 | 54 | 69,85 | 64 | 76 | 85
• Макс. усилие вальцевания: 8 Tons | 13 Tons | 15 Tons | 24 Tons | 30 Tons | 40 Tons
• Мощность для вальцовых шпинделей: 3 H.P. 1400 RPM | 5 H.P. 1400 RPM | 7.5 H.P. 1400 RPM | 10 H.P. 960 RPM | 15 H.P. 960 RPM | 20 H.P. 960 RPM
• Мощность для гидравлического насоса: 3 H.P. | 3 H.P. | 5 H.P. | 5 H.P. | 5 H.P. | 7.5 H.P.
• Мощность для охлаждающего насоса: 0.1 H.P. (все модели)

Технические параметры

• Модели: IMC-25 | IMC-40 | IMC-50 | IMC-80 | IMC-100 | IMC-120
• Макс. шаг (мм): 2,5 | 3,5 | 4,0 | 5,0 | 5,5 | 8
• Макс. диаметр подача (мм): 25 | 40 | 50 | 80 | 100 | 125
• Макс. диаметр сквозная подача (мм): 16 | 28 | 35 | 40 | 64 | 76
• Макс. длина вальцевания подача (мм): 80 | 150 | 150 | 150 | 150 | 150
• Макс. длина вальцевания сквозная подача: Неограниченно
• Наружный диаметр вальцов (мм): 200 | 200 | 210 | 230 | 250 | 270
• Диаметр шпинделя (отверстие) (мм): 54 | 54 | 69,85 | 64 | 76 | 85
• Макс. усилие вальцевания: 8 t | 13 t | 15 t | 24 t | 30 t | 40 t
• Диапазоны мощности привода и гидронасоса указаны выше
