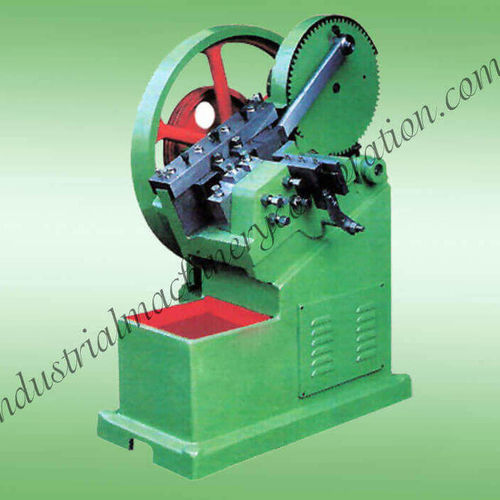

Раскатный автомат для резьбы FDTRM series

Обзор продукта
Роликовые машины для нарезки резьбы с плоскими матрицами серии FDTRM от IMC предназначены для формирования наружной резьбы на болтах и аналогичных крепежных элементах. Несколько моделей охватывают диапазон диаметров и производительностей для различных производственных участков.

Детали
При роликовом нарезании с плоскими матрицами резьба формируется путём холодной деформации материала между фиксированной и подвижной матрицами. Модели отличаются минимальным/максимальным обрабатываемым диаметром, максимальной длиной резьбы, скоростью производства и мощностью двигателя. Наименьшая модель обеспечивает до 80 шт./мин при мощности около 2 H.P.; крупные модели обрабатывают большие диаметры, требуя большей мощности (до 20 H.P.). Плоские матрицы изготавливаются из инструментальной стали D2 и имеются на складе.

Таблица спецификаций
Model No.: FDTRM-1, FDTRM-2, FDTRM-3, FDTRM-4, FDTRM-5, FDTRM-6, FDTRM-7
Min. Max. Dia Can Be Rolled: 1/16"x1/4", 1/8"x3/8", 1/8"x1/2", 1/4"x5/8", 1/4"x3/4", 1/4"x7/8", 3/8"x 1"
Max. Length of Thread: 2", 2.1/2", 3", 3", 4", 4", 4"
Dimension of Fixed Dia: 3"x2"x 1", 5"x2.1/2"x 1", 5"x3"x1", 6"x3"x 1", 6"x4"x 1", 7"x4"x 1", 8"x4"x1.1/2"
Dimension of Moving Dia: 4"x2"x 1", 6"x2.1/2"x 1", 6"x3"x1", 7"x3"x 1", 7"x4"x 1", 8"x4"x 1", 9"x4"x1.1/2"
Production in Pieces Per Minute: 80, 60, 60, 50, 30, 30, 20
Power Required in H.P.: 2, 3, 5, 7.5, 10, 15, 20

Дополнительная информация
В этом документе приведены возможности роликовых машин IMC с плоскими матрицами и типичные компромиссы между скоростью производства и энергопотреблением в линейке FDTRM. Плоские матрицы из инструментальной стали D2 имеются на складе и готовы к отправке.

Характеристики / технические спецификации

• Model series: FDTRM series
• FDTRM-1 — Min/Max Dia: 1/16"x1/4"; Max thread length: 2"; Fixed dia dimension: 3"x2"x1"; Moving dia dimension: 4"x2"x1"; Production: 80 pieces/min; Power: 2 H.P.
• FDTRM-2 — Min/Max Dia: 1/8"x3/8"; Max thread length: 2.1/2"; Fixed dia dimension: 5"x2.1/2"x1"; Moving dia dimension: 6"x2.1/2"x1"; Production: 60 pieces/min; Power: 3 H.P.
• FDTRM-3 — Min/Max Dia: 1/8"x1/2"; Max thread length: 3"; Fixed dia dimension: 5"x3"x1"; Moving dia dimension: 6"x3"x1"; Production: 60 pieces/min; Power: 5 H.P.
• FDTRM-4 — Min/Max Dia: 1/4"x5/8"; Max thread length: 3"; Fixed dia dimension: 6"x3"x1"; Moving dia dimension: 7"x3"x1"; Production: 50 pieces/min; Power: 7.5 H.P.
• FDTRM-5 — Min/Max Dia: 1/4"x3/4"; Max thread length: 4"; Fixed dia dimension: 6"x4"x1"; Moving dia dimension: 7"x4"x1"; Production: 30 pieces/min; Power: 10 H.P.
• FDTRM-6 — Min/Max Dia: 1/4"x7/8"; Max thread length: 4"; Fixed dia dimension: 7"x4"x1"; Moving dia dimension: 8"x4"x1"; Production: 30 pieces/min; Power: 15 H.P.
• FDTRM-7 — Min/Max Dia: 3/8"x 1"; Max thread length: 4"; Fixed dia dimension: 8"x4"x1.1/2"; Moving dia dimension: 9"x4"x1.1/2"; Production: 20 pieces/min; Power: 20 H.P.
• Flat dies material: D2 tool steel (ready stock)
