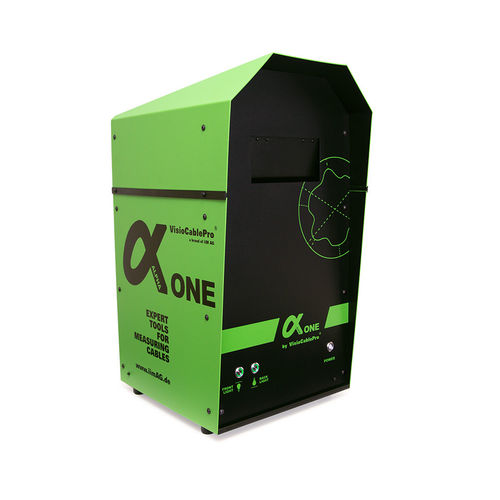

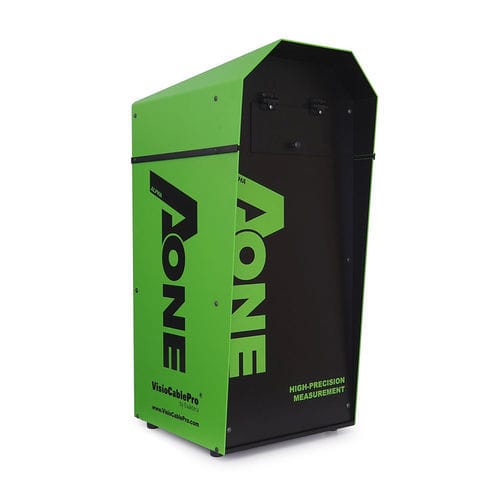

Габаритный измерительный прибор AlphaOne

Описание продукта
AlphaOne — компактный высокоточный прибор для измерения поперечного сечения кабелей и шлангов, разработанный для интеграции на производственных линиях и повышения эффективности системы контроля качества.

Область применения

• Высокоточные измерения поперечного сечения кабелей и шлангов
• Предназначен для использования непосредственно на производственных линиях (линия жил, линия оболочки и т.д.)

Детали прибора

• Размер поля изображения настраивается в зависимости от производственной линии
• Быстрый и простой процесс измерения с ПО VELOX (включено)
• Совместимость со всеми базами данных семейства VCP
• Возможна интеграция с различными внешними CAQ-системами
• Прочный корпус и удобный пользовательский интерфейс
• Интеллектуальное автоматическое освещение, управляемое программно, и фиксированная фокусировка — полностью автоматический режим без влияния оператора
• Устойчивость к ударам и вибрациям за счёт оптимального расположения датчиков и распределения массы
• ПО поддерживает несколько уровней операторов (производство, лаборатория, администратор, сервис и т.д.)
• Стандартизированные компоненты обеспечивают стабильность поставок и сокращение сроков
• Простое подключение внешних устройств; требуется минимальное обучение

Опция
AlphaOne может поставляться с All‑In‑One Windows PC

Примеры конфигураций

• 401.040.01 - VCPALPHAONE-2MM (макс. диаметр образца = 2 мм)
• 401.040.02 - VCPALPHAONE-5MM (max = 5 мм)
• 401.040.03 - VCPALPHAONE-9MM (max = 9 мм)
• 401.040.04 - VCPALPHAONE-12MM (max = 12 мм)
• 401.040.08 - VCPALPHAONE-95MM (max = 95 мм)

Технические данные
Габариты (Ш x Г x В): 390 x 470 x 890 мм
Вес: 28 кг
Напряжение питания: 100–240 В, 50–60 Гц
Потребляемая мощность: макс. 100 Вт
Разрешение: соответствует 0,1% поля изображения
Освещение: интеллектуальное автоматическое освещение
Камера: индивидуальная одно-камерная высокоразрешающая система
Диапазон измерений: до макс. 200 мм внешнего диаметра (в зависимости от конфигурации)

Характеристики / технические спецификации

• Название модели: AlphaOne
• Назначение: измерение поперечного сечения образцов кабелей и шлангов (поддержка производственных линий)
• Макс. измеряемый внешний диаметр: до 200 мм в зависимости от конфигурации
• Входящее ПО: VELOX (измерительное программное обеспечение)
• Совместимость: базы данных VCP; возможна интеграция с внешними CAQ-системами
• Освещение / фокус: автоматическое освещение, управляемое ПО; фиксированная фокусировка; полностью автоматический режим
• Камера: кастомизированная одно-камерная высокоразрешающая система
• Разрешение: ≈ 0,1% поля изображения
• Питание: 100–240 В, 50–60 Гц; макс. 100 Вт
• Габариты: 390 x 470 x 890 мм
• Вес: 28 кг
• Конструкция: прочная, устойчивая к вибрациям
• Эксплуатация: интуитивный интерфейс, предустановки уровней операторов
• Сервис и поставки: стандартизированные компоненты, простая интеграция, низкие затраты на обучение
