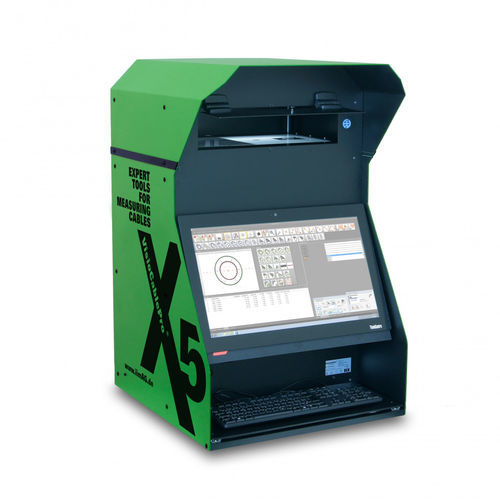

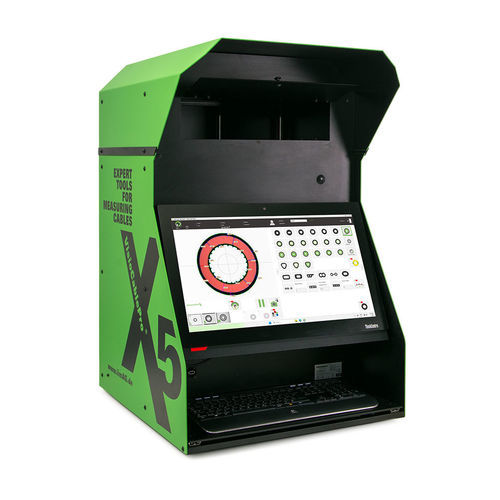

Измерительная система для кабеля VCPX5

диаметрагеометриипространственная

Обзор
Прибор для измерения кабеля VCPX5 предназначен для геометрических измерений изоляций и оболочек кабелей. Измеряет образцы кабеля с внешним диаметром до 200 мм. Номер изделия: 401.0020.07

Краткое описание
VCPX5 обеспечивает быстрые и высокоточные геометрические измерения в производстве кабелей. За счёт прочной конструкции и простоты в управлении прибор подходит для образцов от очень малых до очень больших в зависимости от выбранной оптической конфигурации. Встроенный USB-порт упрощает подключение внешних устройств.

Детали устройства

• Размер объекта / диапазон измерений до 200 мм (возможны индивидуальные расширения по запросу)
• Быстрый и очень простой процесс измерения
• Минимальные затраты на обучение (инструктаж оператора около 15 минут без клиентской базы данных)
• Поддерживаемое ПО: VELOX (измерительное ПО), ProCable3 (CAQ-система)
• Возможна интеграция с различными внешними CAQ-системами (CIQ-AESA, ADVARIS, QDA-ASI-DATAMYTE, QUASAR и др.)
• Фиксированная заводская оптическая фокусировка, оператор не вносит изменений; интеллектуальная автоматическая подсветка
• Устойчивость к ударам и вибрациям благодаря оптимальному расположению датчиков и сбалансированному распределению веса
• Измерительное ПО поддерживает различные уровни операторов (производство, лаборатория, администратор, сервис)
• Стандартизированные компоненты обеспечивают надёжность поставок и короткие сроки поставки
• Простое подключение к внешним устройствам

Технические данные
Габариты (Ш x Г x В): 600 x 560 x 910 мм
23.6 x 22 x 35.8 in
Вес: 54 кг
119 lbs
Питание: 100 - 240 В / 50 - 60 Гц
Потребляемая мощность: макс. 100 Вт
Разрешающая способность: соответствует 0,1% поля изображения
Освещение: интеллектуальное автоматическое освещение
Камера*: конфигурируемая 1–3 камеры высокой четкости
Диапазон измерений: до 200 мм внешнего диаметра
Стандарты: IEC 60811-201; -202; -203; LV112 (A Factor); ICEA S-94-649

* Наиболее подходящая конфигурация определяется по минимальному и максимальному внешнему диаметру ваших образцов
