Импульсный лазер
инфракрасныйYAG

импульсный лазер
импульсный лазер
Добавить в папку «Избранное»
Добавить к сравнению


Характеристики

Режим функционирования
импульсный
Спектр
инфракрасный
Другие характеристики
YAG
Мощность

3 500 W
(4,759 hp)

Длина волны

1 µm

Описание

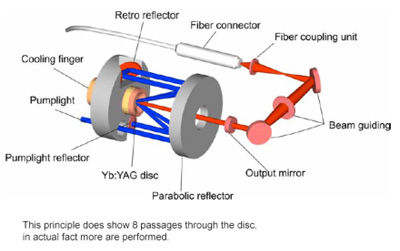

В тонкодисковой лазерной системе активной лазерной средой является очень тонкий диск с толщиной менее 200 мкм. Кристалл Yb:YAG стимулируется на фронтальной стороне с помощью диодной лазерной трубки в квази-концовом исполнении. Обратная сторона охлаждена по всей площади. Из-за малой толщины поглощается только часть пучка насоса. В оптической системе, состоящей из одного параболического зеркала и одного светоотражающего зеркала (см. диаграмму), не поглощаемая мощность каждого диска будет многократно отображена с каждой диодной лазерной системы для оптимизации эффективности. Как правило, реализуется до 32 проходов каждой балки насоса. Один диск может производить до 3,5 киловатт мощности, и эти лазеры работают в ближнем ИК-диапазоне при длине волны 1,03 мкм. Благодаря инновационным конструкциям, как показано на рисунке выше, для достижения более высоких уровней мощности можно каскадировать несколько дисков. Благодаря возможности охлаждения диска по всей его задней стенке, тепловая линза сведена к минимуму. Поток тепла и градиенты температуры преимущественно происходят по оси, что приводит к почти однородному распределению температуры и минимальным искажениям волнового фронта. Благодаря этим преимуществам можно добиться превосходного качества луча даже при большой мощности лазера. Деполяризация, вызванная активной средой, также очень мала. Кроме того, простая масштабируемость мощности может быть достигнута за счет изменения диаметра насоса и мощности насоса.

---

Каталоги

Для этого товара не доступен ни один каталог.

Посмотреть все каталоги II-VI INFRARED
* Цены указаны без учета налогов, без стоимости доставки, без учета таможенных пошлин и не включают в себя дополнительные расходы, связанные с установкой или вводом в эксплуатацию. Цены являются ориентировочными и могут меняться в зависимости от страны, цен на сырьевые товары и валютных курсов.
