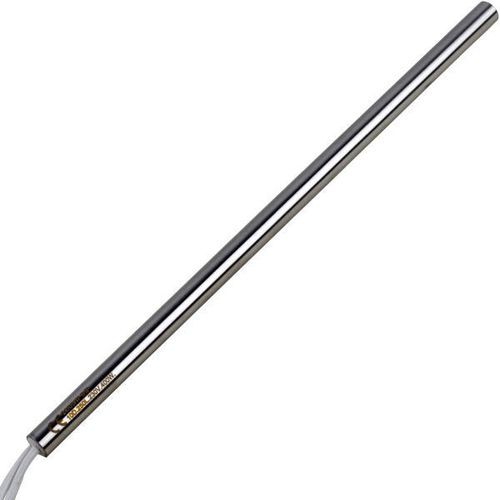

Нагревательный элемент из нержавеющей стали

из инколоягерметичныйтрубчатый

Описание продукта
Картриджный нагреватель высокой плотности обеспечивает очень большую мощность относительно своего объема и равномерное распределение тепла по поверхности корпуса. Эти нагреватели разработаны для жестких промышленных условий: температуры процессов до 750°C, вибрации, удары и частые термические циклы.

Применение

• Подогрев оснастки и нагревательные плиты
• Нагрев твердых тел и жидкостей
• Процессы литья, плавки и отверждения
• Пайка и монтаж
• Нагрев медицинского и лабораторного оборудования

Конструкция и производство
Изготавливается путем плотного намотки сопротивления на цилиндрический керамический держатель. Путем размещения проволоки возможно создание одной или нескольких зон мощности. Затем нагревательный элемент помещают в металлическую трубку и тщательно заполняют чистым оксидом магния в качестве изолятора, после чего сжимают до требуемого внешнего диаметра и допусков.

• Приваренное дно (напротив выхода выводов)
• Корпус из нержавеющей стали
• Изолирующий керамический диск
• Чистый прессованный изолятор из оксида магния
• Сопротивляющая проволока никель/хром 80/20
• Керамический держатель
• Керамическая фиксирующая головка
• Выводы
• Керамическая уплотняющая паста сверху

Опции
Картриджные нагреватели высокой плотности могут быть оснащены встроенными датчиками/термопарами и выполнены в пыленепроницаемом и водоотталкивающем исполнении по требованию.

Технические характеристики

• Нагрузка по поверхности: до 60W/cm²
• Рабочая температура: до 750°C
• Питание: по требованию
• Материалы корпуса: нержавеющая сталь AISI304, AISI316, AISI321 или Incoloy®
• Корпус TIG-сварки для давления до 60kg/cm²
• Сопротивляющая проволока: никель/хром 80/20
• Допуск по диаметру: -0,02 до -0,06 мм
• Допуск по длине: ±1,5%
• Допуск по мощности: +5% / -10%
• Допуск посадки отверстия: H7
• Диэлектрическая прочность: 1500V 1/sec
• Утечка тока: ≤ 0,1mA при 242V
• Опциональные встроенные датчики: TCJ, TCK или PT100
• Опциональный класс защиты: IP67
