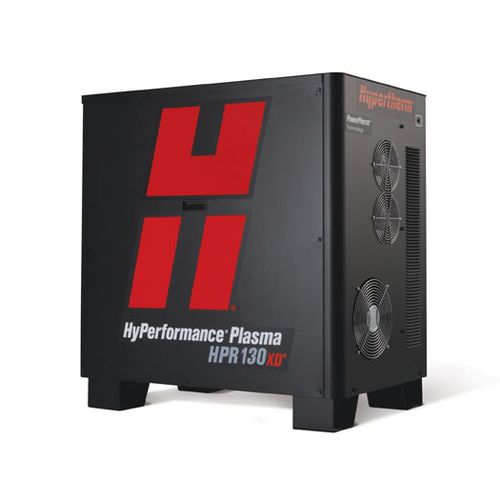

Автоматический плазменный резак HPR130XD

с высокой производительностьюдля металла

Обзор
HyPerformance HPR130XD — источник тока для систем плазменной резки HyPerformance HPR130XD. Последняя партия источников тока HyPerformance® HPR130XD (130 A) была выпущена в октябре 2019. Данная модель больше не предлагается к продаже; Hypertherm продолжает выпускать оригинальные сменные резаки, расходные детали и запасные части для данной системы. Отдел технического обслуживания Hypertherm продолжает поддержку модели; техническая документация и руководства по обслуживанию доступны в библиотеке документов продукта.

Технологические возможности (таблица)
Толщина резки низкоуглеродистой стали
Без образования окалины: 16 мм
Промышленный прожиг: 32 мм
Максимальная толщина резки: 38 мм

Толщина резки нержавеющей стали
Промышленный прожиг: 20 мм
Максимальная толщина резки: 25 мм

Толщина резки алюминия
Промышленный прожиг: 20 мм
Максимальная толщина резки: 25 мм

Скорость (низкоуглеродистая сталь)
Технические характеристики по руководству при самом высоком выходном токе: 12 мм — 2200 мм/мин

Угол среза
Диапазон по ISO 9013*: 2–4

Свариваемость
Готовность к сварке

Технологические газы (в зависимости от обрабатываемого материала)
Низкоуглеродистая сталь: O2/воздух, Ar/воздух и др.
Нержавеющая сталь: H35/N2, N2/N2, H35-N2/N2, F5/N2, Ar/воздух, Ar/N2 и др.
Алюминий: H35/N2, воздух/воздух, H35-N2/N2, Ar/воздух, Ar/N2 и др.

Ток процесса
Не все процессы доступны для всех материалов. Диапазон тока: 30–130 A.

Руководства и документы (на странице продукта)
HPR130XD Auto gas — Инструкция по эксплуатации (3-я редакция) — обновление 26.02.2016 — PDF (17.04 MB)
HyPerformance Plasma HPR130XD Manual gas — Инструкция по эксплуатации (3-я редакция) — обновление 24.05.2017 — PDF (14.7 MB)

Резаки и расходные детали / Неразъемно-комплектный набор расходных деталей HPR
Один цельный неразъемно-комплектный набор расходных деталей HPR заменяет пять традиционных расходных деталей, служит дольше и обеспечивает повышение качества резки; удобнее заказывать и быстрее менять.

Компоненты и номера деталей (выдержки из таблиц на странице)
Процесс для работы с низкоуглеродистой сталью (примеры комплектов):
80 A (стандартная резка): Кожух — 420708; Набор расходных деталей — 420803; Труба водяного охлаждения — 420728; Корпус резака — 420729
130 A (стандартная резка): Кожух — 420708; Набор расходных деталей — 420705; Труба водяного охлаждения — 420728; Корпус резака — 420729

Неразъемно-комплектные наборы HPR (примеры номеров комплектов и составов):
Начальный комплект резака — 528101 (включает корпус резака 420729, трубу водяного охлаждения 420728, кожух 420708)
Комплект, 3 детали, 80 A — 528102 (включает 420803) Комплект, 3 детали, 130 A — 528103 (включает 420705) Комплект с поддержкой разных значений силы тока — 528105 (включает 420803, 420705, 420715)

Стандартные расходные детали для HPR130XD (выдержки)
Низкоуглеродистая сталь — примеры (по силам тока):
30 A: Защитный колпачок 220747; Защитный экран 220194; Кожух сопла 220754; Сопло 220193; Завихритель 220180; Электрод 220192; Труба водяного охлаждения 220340
50 A: Защитный колпачок 220747; Защитный экран 220555; Кожух сопла 220754; Сопло 220554; Завихритель 220553; Электрод 220552; Труба водяного охлаждения 220340
80 A: Защитный колпачок 220747; Защитный экран 220189; Кожух сопла 220756; Сопло 220188; Завихритель 220179; Электрод 220187; Труба водяного охлаждения 220340 (и др.)
130 A: Защитный колпачок 220747; Защитный экран 220183; Кожух сопла 220756; Сопло 220182; Завихритель 220179; Электрод 220181; Труба водяного охлаждения 220340

Нержавеющая сталь — примеры (по силам тока):
45 A: Защитный колпачок 220747; Защитный экран 220202; Кожух сопла 220755; Сопло 220201; Завихритель 220180; Электрод 220308; Труба водяного охлаждения 220340
60 A (HDi): Защитный колпачок 220747; Защитный экран 220815; Кожух сопла 220814; Сопло 220847; Завихритель 220180; Электрод 220339; Труба водяного охлаждения 220340
80 A: Защитный колпачок 220747; Защитный экран 220338; Кожух сопла 220755; Сопло 220337; Завихритель 220179; Электрод 220339; Труба водяного охлаждения 220340
130 A: Защитный колпачок 220747; Защитный экран 220198; Кожух сопла 220755 (H35); Сопло 220197; Завихритель 220179; Электрод 220307; Труба водяного охлаждения 220340

Алюминий — примеры (по силам тока):
45 A: Защитный колпачок 220747; Защитный экран 220202; Кожух сопла 220756; Сопло 220201; Завихритель 220180; Электрод 220308; Труба водяного охлаждения 220340
130 A: Защитный колпачок 220747; Защитный экран 220198; Кожух сопла 220755 (H35); Сопло 220197; Завихритель 220179; Электрод 220307 (H35); Труба водяного охлаждения 220340

Примечания
* ISO 9013 — стандарт качества реза при термической резке; чем ниже диапазон (минимум 1), тем меньше угол на разрезанной поверхности; указанный диапазон для HPR130XD — 2–4.
