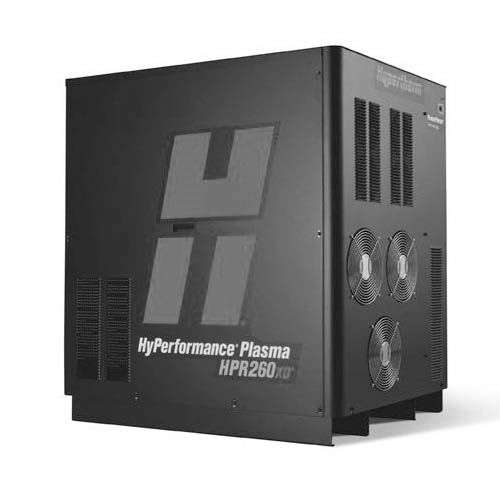

Автоматизированный плазменный резак HPR260XD®

с высокой производительностьюс высокой скоростьюдля металла

Краткое описание
Универсальная система плазменной резки HyPerformance® HPR260XD, разработанная для обеспечения максимальной производительности механизированной резки. Обеспечивает качество резки HyPerformance для материалов различной толщины — от очень тонких до толстых. Система предназначена для промышленного применения и обеспечивает возможности как стандартной резки, так и резки со скосом.

Статус продукта
Последняя партия источников тока HyPerformance® HPR260XD (260 А) выпущена в октябре 2019 г. Эта модель больше не предлагается к продаже. Hypertherm продолжает выпуск оригинальных сменных резаков, расходных деталей и запасных частей, а также техническую поддержку и документацию для обслуживания.

Технические характеристики
Толщина резки (низкоуглеродистая сталь): Без образования окалины / Промышленный прожиг / Максимальная толщина резки
32 мм / 38 мм / 64 мм

Толщина резки (нержавеющая сталь): Промышленный прожиг / Максимальная толщина резки
32 мм / 50 мм

Толщина резки (алюминий): Промышленный прожиг / Максимальная толщина резки
25 мм / 50 мм

Скорость (низкоуглеродистая сталь) — по руководству при самом высоком выходном токе:
12 мм — 3850 мм/мин

Угол среза (диапазон по ISO 9013*): 2–4

Свариваемость: Готовность к сварке

Технологические газы для материалов (Плазмообразующий / защитный):
Низкоуглеродистая сталь: O2/воздух, O2/0, Ar/воздух
Нержавеющая сталь: H35/N2, N2/N2, H35-N2/N2, F5/N2, Ar/воздух, Ar/N2
Алюминий: H35/N2, воздух/воздух, H35-N2/N2, Ar/воздух, Ar/N2

Ток процесса (резка): 30–260 A (не все процессы доступны для всех материалов)

*ISO 9013 — стандарт, определяющий качество реза при термической резке. Меньший диапазон означает меньший угол на разрезанной поверхности.

Неразъемно-комплектный набор расходных деталей HPR (описание)
Один цельный неразъемно-комплектный набор HPR для систем HPRXD заменяет пять традиционных расходных деталей, служит дольше и упрощает замену. Комплект удобнее заказывать и снижает вероятность ошибок при замене.

Процессы и детали для низкоуглеродистой стали (выдержка таблицы — процесс / кожух / набор расходных деталей / труба водяного охлаждения / корпус резака)
80 A (стандартная резка)* / 420708 / 420803 / 420728 / 420729
130 A (стандартная резка)* / 420708 / 420705 / 420728 / 420729
260 A (стандартная резка / резка со скосом)* / 420708 / 420715 / 420728 / 420729

Неразъемно-комплектные наборы (выдержка таблицы)
Тип: Начальный комплект резака / Номер комплекта: 528101 / В комплекте: 420729 (Корпус резака) — Количество: 1; 420728 (Труба водяного охлаждения) — 1; 420708 (Кожух) — 1

Комплекты неразъемно-комплектных наборов из 3 деталей:
528102 — комплект для 80 A (включает 420803) — Количество 3
528103 — комплект для 130 A (включает 420705) — Количество 3
528104 — комплект для 260 A (включает 420715) — Количество 3
528105 — комплект с поддержкой разных значений силы тока (содержит по одному комплекту для 80 A, 130 A и 260 A) — Количество 3

Стандартные расходные детали (основные позиции и примечания)
Приведены расходные детали для низкоуглеродистой стали / нержавеющей стали / алюминия с номерами деталей по силе тока (30 A, 50 A, 80 A, 130 A, 200 A, 260 A) — в комплект входят: защитный колпачок, защитный экран, кожух сопла, сопло, завихритель, электрод, труба водяного охлаждения. (На странице содержится подробная табличная разбивка номеров деталей по материалам и режимам — для практического обслуживания и заказа используйте документацию и списки запчастей).

Начальные комплекты стандартных расходных деталей
Начальный комплект для резки низкоуглеродистой стали (260 A и ниже) — Номер комплекта: 228422 — содержит все расходные и вспомогательные детали для резки низкоуглеродистой стали при ≤260 A.
Начальный комплект для резки низкоуглеродистой стали со скосом (260 A и ниже) — Номер комплекта: 428627.
Начальный комплект для резки алюминия и нержавеющей стали (260 A и ниже) — Номер комплекта: 228423.

Ресурсы и документация
Техническая документация по обслуживанию и руководства доступны в библиотеке документов производителя (доступность и актуальные файлы указаны у раздела «Руководства и документы» на странице продукта).

Мультимедиа
На странице присутствуют демонстрационные фото образцов реза и видеоколлекция с заголовком «HPRXD samples 3 stainless», показывающая образцы реза нержавеющей стали, выполненные системой HPRXD.

Характеристики / спецификации технические

• Модель: HyPerformance HPR260XD®
• Марка: Hypertherm
• Статус: прекращено производство (последняя партия октябрь 2019)
• Диапазон рабочего тока (резка): 30–260 A
• Толщина резки (низкоуглеродистая сталь): 32 мм (без окалины) / 38 мм (промышленный прожиг) / 64 мм (максимум)
• Толщина резки (нержавеющая сталь): 32 мм (промышленный прожиг) / 50 мм (максимум)
• Толщина резки (алюминий): 25 мм (промышленный прожиг) / 50 мм (максимум)
• Скорость резки: при 12 мм — 3850 мм/мин (по руководству при самом высоком выходном токе)
• Угол среза (ISO 9013): 2–4
• Поддерживаемые технологические газы: O2, N2, Ar, воздух и их смеси (варианты зависят от материала и процесса)
• Доступны неразъемно-комплектные наборы расходных деталей и стартовые комплекты (номера комплектов: 528101, 528102, 528103, 528104, 528105, 228422, 428627, 228423)
• Доступно подробное табличное перечисление номеров расходных деталей для каждого режима и материала (на странице продукта)
