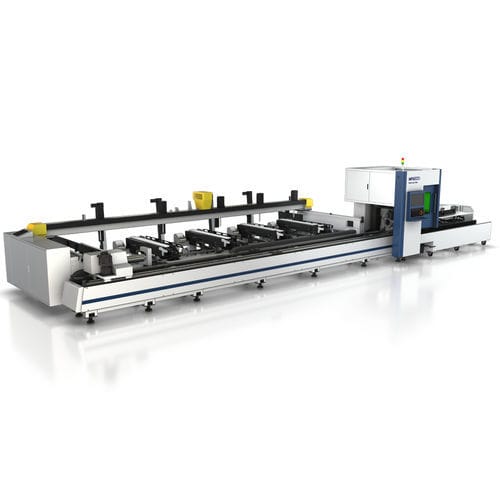

Станок для резки волоконный лазер MP-6012Dдля металладля трубЧПУ
Добавить в папку «Избранное»
Добавить к сравнению
Характеристики
- Технология
- волоконный лазер
- Обрабатываемый материал
- для металла
- Обработываемое изделие
- для труб
- Тип управления
- ЧПУ
- Применение
- для промышленного применения
- Загрузка деталей
- с ручной загрузкой, с автоматической погрузкой
- Конструкция
- большой формат
- Другие характеристики
- полуавтоматический, высокоточный, высокоскоростной, с высокой пропускной способностью, с серводвигателем
- Ход Х
3 000 mm, 6 200 mm
(118,11 in, 244,09 in)- Диаметр трубы
МАКС.: 120 mm
(5 in)МИН.: 10 mm
(0 in)- Скорость резки
1 m/s
(3,281 ft/s)- Повторяемость
0,03 mm
(0,0012 in)- Ускорение
11,77 m/s², 19,61 m/s²
(38,62 ft/s², 64,34 ft/s²)- Габаритная длина
МАКС.: 12 000 mm
(472 in)МИН.: 7 000 mm
(276 in)- Габаритная ширина
МАКС.: 4 000 mm
(157 in)МИН.: 3 000 mm
(118 in)- Вес
150 kg
(330,69 lb)- Грузоподъемность
МАКС.: 2 000 kg
(4 409,2 lb)МИН.: 500 kg
(1 102,3 lb)
Описание
Описание
Ключевые преимущества
Конструкция машины
Пневматический полностью герметичный патрон
Вспомогательная поддержка
Механизм разгрузки
Конфигурации загрузки
MP6012D — Полуавтоматическая загрузка
MP6012D — Полная автоматическая загрузка
Система ЧПУ
Показатели производительности (ключевые параметры)
Почему Hymson
Технические спецификации
- Станок для резки труб волоконным лазером MP6012D от Hymson — усовершенствованное решение для высокоэффективной лазерной обработки и точной резки труб в промышленном производстве.
Ключевые преимущества
- Высокая скорость, высокая эффективность и высокая точность для резки труб малого и среднего диаметра.
- Пневматический полностью герметичный интегральный патрон обеспечивает повышенную стабильность, точность и защиту от пыли.
- Стандартное программное обеспечение для раскроя и профессиональная система резки труб FSCUT для эффективного программирования и обработки.
- Опциональные полуавтоматические и полностью автоматические системы загрузки, а также обработка короткого хвоста для максимизации использования материала и снижения затрат на рабочую силу.
Конструкция машины
- Сварная конструкция «пластина–труба»; основной корпус сварен и отожжен для устранения внутренних напряжений.
- Плоскостность и прямолинейность направляющей поверхности ≤0,05 мм; макс. шероховатость поверхности 0,8.
Пневматический полностью герметичный патрон
- Высокоточный патрон полного хода с большой силой зажима, большим ходом зажима, низкой инерцией вращения и высокой скоростью вращения.
- Задний патрон с полностью герметичной пылезащитной конструкцией для повышения защиты и надежности.
Вспомогательная поддержка
- Колеса переменного диаметра предотвращают раскачивание трубы при высокой скорости вращения и гарантируют точность вращения в процессе резки.
- Обеспечивают направляющую и опору во время подачи для стабильной передачи материала.
Механизм разгрузки
- Сервоприводная подъемно-поворотная платформа сокращает колебания во время вращения и автоматически адаптируется к различным размерам труб, повышая эффективность разгрузки.
Конфигурации загрузки
MP6012D — Полуавтоматическая загрузка
- Круглые трубы: φ15 мм ~ φ80 мм
- Квадратные/прямоугольные трубы: □15 мм ~ □80 мм
- Длина загружаемой трубы: 6200 мм
- Максимальный вес загрузки: 500 кг
- Площадь станка (полуавт.): 7000 мм x 3000 мм
MP6012D — Полная автоматическая загрузка
- Круглые трубы: φ15 мм ~ φ80 мм
- Квадратные/прямоугольные трубы: □15 мм ~ □80 мм
- Длина загружаемой трубы: 3000–6200 мм
- Максимальный вес загрузки: 2000 кг
- Площадь станка (полная авт.): 8000 мм x 4000 мм
Система ЧПУ
- Система управления FSCUT разработана на базе Windows 10, использует шину EtherCAT и интегрирует специализированные модули для лазерной резки труб.
- Простой интерфейс, сенсорный экран, беспроводная клавиатура и мышь для удобной эксплуатации.
Показатели производительности (ключевые параметры)
- Модель: MP-6012D
- Диаметр труб при автоматической загрузке (круглые): φ15 мм–φ80 мм
- Диаметр при ручной загрузке (круглые): Φ10 мм–Φ120 мм
- Квадратные/прямоугольные трубы: □15 мм–□80 мм (авто), □10 мм–□80 мм (ручн.)
- Длина обрезка (остаток): ≥200 мм / 60 мм
- Максимальный вес одной трубы: 150 кг
- Площадь станка (пример): 12000 мм x 3000 мм
- Скорость позиционирования X/Y: 60 м/мин; ускорение: 1,2 g; точность позиционирования: 0,03 мм
- Скорость позиционирования Z: 60 м/мин; ускорение: 2 g; точность: 0,03 мм
- Оси B1/B2: бесконечное вращение до 150 об/мин; угловое ускорение 120 рад/с²
Почему Hymson
- Интеллектуальная система удаления пыли, работающая только в зоне резки для усиления вентиляции.
- Интеллектуальная система управления газом: экономия газа до 50%.
- Автофокус: быстро и точно.
- Полностью автоматическая система смазки: автоматическая смазка шестерен и зубчатой рейки, минимальное обслуживание.
- Установка, обучение и поддержка выполняются инженерами, обученными на заводе.
Технические спецификации
- Модель: MP6012D (MP-6012D)
- Применение: волоконно-лазерная резка труб (круглые, квадратные, прямоугольные)
- Диапазон автоматической загрузки (круглые): φ15 мм–φ80 мм
- Диапазон ручной загрузки (круглые): Φ10 мм–Φ120 мм
- Квадратные/прямоугольные: □15 мм–□80 мм (авто), □10 мм–□80 мм (ручн.)
- Длина загрузки (полуавто): 6200 мм
- Длина загрузки (полная авт.): 3000–6200 мм
- Макс. вес одной трубы: 150 кг
- Макс. загрузочный вес (полуавто): 500 кг; (полная авт.): 2000 кг
- Площадь и характеристики: см. выше
- Система управления: FSCUT (Windows 10, EtherCAT)
- Опции: полу/полностью автоматические системы загрузки, обработка короткого хвоста и пр.
