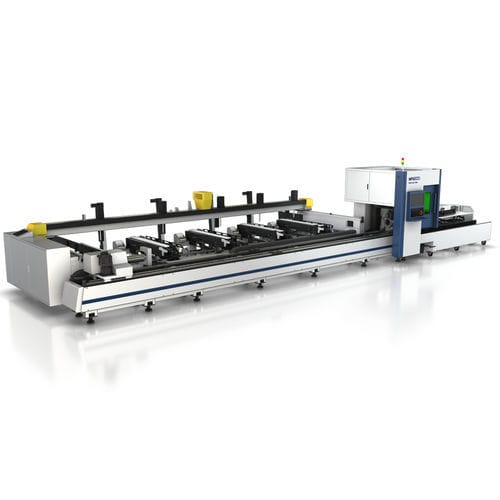

Станок для резки волоконный лазер MP6022D

для металладля трубЧПУ

Краткое описание
Серия MP6022D от Hymson — модернизированная установка для резки труб волоконным лазером, предназначенная для высокопроизводительной и точной обработки труб малого и среднего диаметра. Поддерживаются полуавтоматические и полностью автоматические варианты загрузки.

Основные преимущества

• Высокая скорость и точность резки для труб малого и среднего диаметра
• Пневматический полностью герметичный патрон для стабильного зажима и улучшенной защиты от пыли
• Стандартное ПО для раскроя (nesting) для оптимизации использования материала
• Профессиональная система FSCUT с набором функций для резки труб
• Опциональные полуавтоматические и полностью автоматические системы загрузки для снижения трудозатрат
• Опция короткого хвостового конца для максимизации использования трубы

Конструкция машины
Сварная конструкция «плита‑труба». Основной корпус прошёл отжиг для устранения внутренних напряжений. Плоскостность/прямолинейность направляющей ≤0,05 мм; макс. шероховатость поверхности 0,8.

Пневматический полностью герметичный патрон
Высокоточный патрон полного хода с высокой зажимной силой, большим ходом, низкой инерцией вращения и высокой скоростью вращения. Задний патрон имеет полностью запечатанную конструкцию для защиты от пыли.

Вспомогательная опора
Опора с колесом переменного диаметра предотвращает раскачивание трубы при высоких оборотах, обеспечивает точность вращения при резке и выполняет направляющую и поддерживающую функции при подаче.

Механизм разгрузки
Разгрузочный механизм с сервоприводной подъёмной поворотной платформой эффективно устраняет колебания трубы в процессе вращения и автоматически адаптируется к трубам разных размеров, повышая эффективность разгрузки.

Конфигурация MP6022D — Полуавтоматическая загрузка

• Круглые трубы: φ15 мм ~ φ120 мм
• Квадратные/прямоугольные: □15 мм ~ □120 мм
• Длина загружаемой трубы: 6200 мм
• Макс. масса загрузки: 500 кг
• Площадь пола (прим.): 7000 мм x 3000 мм

Конфигурация MP6022D — Полная автоматическая загрузка

• Круглые трубы: φ15 мм ~ φ180 мм
• Квадратные/прямоугольные: □15 мм ~ □140 мм
• Длина загружаемой трубы: 3000–6200 мм
• Макс. масса загрузки: 2000 кг
• Площадь пола (прим.): 8000 мм x 4000 мм

Система ЧПУ
Система управления FSCUT на базе Windows 10 с шиной EtherCAT. Интегрированные модули лазерной резки, простая сенсорная интерфейсная панель, поддержка беспроводной клавиатуры и мыши для удобства управления.

Почему Hymson

• Интеллектуальная локализованная вытяжка пыли в зоне реза
• Интеллектуальное управление газом: экономия до 50%
• Автофокус: быстро и точно
• Полностью автоматическая система смазки для шестерён и рейки
• Монтаж, обучение и поддержка от инженеров, прошедших заводское обучение

Технические характеристики

• Модель: MP‑6022D / MP6022D
• Диапазон труб (полная авто‑загрузка): Круглые Φ15–Φ180 мм; Квадрат/прямоугольник □15–□140 мм
• Диапазон труб (ручная загрузка): Круглые Φ10–Φ220 мм; Квадрат/прямоугольник □10–□150 мм
• Длина обрезка: ≥210 мм / 100 мм
• Макс. вес одной трубы: 300 кг
• Типичное занимаемое пространство: 12000 мм x 3000 мм (зависит от конфигурации)
• Скорость позиционирования X/Y: 60 м/мин; ускорение: 1,0 g; точность: 0,03 мм
• Скорость позиционирования Z: 60 м/мин; ускорение: 2 g; точность: 0,03 мм
• Оси B1/B2: бесконечное вращение 100 об/мин; угловое ускорение 100 рад/с²
