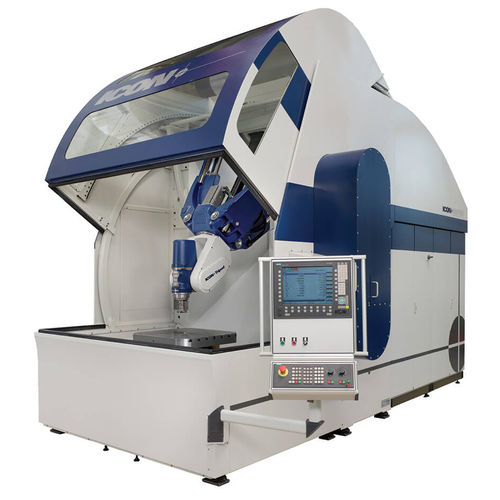

Обрабатывающий центр ЧПУ 6 осей ICON Tripod
вертикальныйс поворотным столомHSK A-63

Обрабатывающий центр ЧПУ 6 осей
Обрабатывающий центр ЧПУ 6 осей
Добавить в папку «Избранное»
Добавить к сравнению


Характеристики

Количество осей
6 осей
Направление шпинделя
вертикальный
Структура
с поворотным столом
Передний конец шпинделя
HSK A-63, HSK-100-A
Количество инструментов
40 инструментов, 80 инструментов
Другие характеристики
жесткий
Ход Х

800 mm
(31 in)

Ход Y

800 mm
(31 in)

Ход Z

400 mm
(16 in)

Скорость вращения

18 000 rpm
(113 097 rad.min-1)

Мощность

35 kW
(47,59 hp)

Описание

ICON Tripod - это станок с параллельной кинематикой, созданный для 6-осевых интерполяционных операций либо как отдельное устройство, либо интегрированный в обрабатывающую ячейку. ICON Tripod обеспечивает возможности жесткой обработки при чрезвычайно малой занимаемой площади по сравнению с традиционными обрабатывающими центрами. Жесткость ICON Tripod обусловлена конструкцией с тремя рычагами. Благодаря центрированию инструментальной головки нагрузка распределяется равномерно и на небольшой площади, а не на большой станине станка. Точность штатива заключается в конструкции Parallel Kinetics. Движения по осям X, Y и Z выполняются тремя параллельными осями, которые крепко держатся, сохраняя гибкость. Преимущество параллельной кинематики На станки PKM легко устанавливаются лазерные или обычные зонды, а в сочетании с 6 осями, экстремальным ускорением и быстрым движением можно за считанные секунды пролететь, измерить, проанализировать и скорректировать данные программирования. ICON Tripod способен обрабатывать все стороны детали за один установ без инверсии или токарных процессов, что позволяет избежать проблем CpK, возникающих при перемещении деталей в пределах обрабатывающей ячейки. Сложная обработка выполняется одним станком, а не несколькими специализированными станками. Гибкость и точность ПКМ позволяют станку Tripod полностью обрабатывать детали за один установ с соблюдением экстремальных допусков.

---
