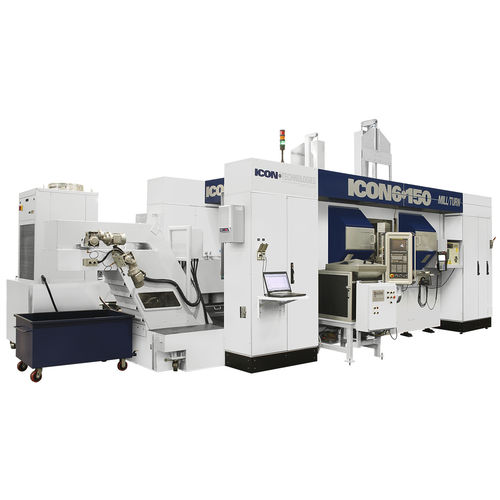

Обрабатывающий центр ЧПУ 4 оси ICON 6-150

вертикальныйдля сталидля нержавеющей стали

ICON 6-150 с четырьмя станциями обработки и двумя специальными станциями загрузки/выгрузки был разработан на основе принципов гибкой обработки. Оснащенный шестипозиционным столом, он доставляет паллеты к четырем модулям обработки для быстрой и сверхточной резки. Эти четыре станции резки производят 5-стороннюю обработку с 4-осевой интерполяцией; 6 сторон, если станция холостого хода используется для инверсии заготовки. Эти преимущества в сочетании с гибкостью ICON создают инновационное решение для производства деталей в сборе, с быстрым временем цикла и превосходным качеством обработки поверхности. Уникальная конструкция ICON 6-150 сочетает в себе принципы гибкого обрабатывающего центра и философию производства Hydromat с ротационным переносом. В результате получился надежный обрабатывающий центр с исключительной универсальностью. ИНДЕКСНЫЕ ПРИВОДЫ - Количество индексных приводов: 4 позиции Скорость индексации: 0,9 секунды на 180° Вращение: 360.000x0.001° Максимальная скорость вращения: 5,000 об/мин УСТРОЙСТВО ДЛЯ СМЕНЫ ПАЛЛЕТ - Прямой привод через моментный двигатель Fanuc Количество поддонов: 6 Одинарный индекс (6 x 60°) Двойной индекс (3 x 120°) Время индексации стола: 3,5 секунды СМЕНЩИК ИНСТРУМЕНТОВ Максимальная длина инструмента: 140 мм (5,5 дюйма) Максимальный диаметр: 45 мм (1,8 дюйма) СИСТЕМА ОХЛАЖДЕНИЯ - высокое давление 30 мкм До 80 бар через шпиндель Самоочищающаяся постоянная среда низкое давление 75 мкм Бумажные или картриджные фильтрующие материалы УПРАВЛЕНИЕ/НАПРЯЖЕНИЕ - Управление: Fanuc 30i Приводы: Fanuc 30i Основное напряжение: 480 В @ 60 Гц
