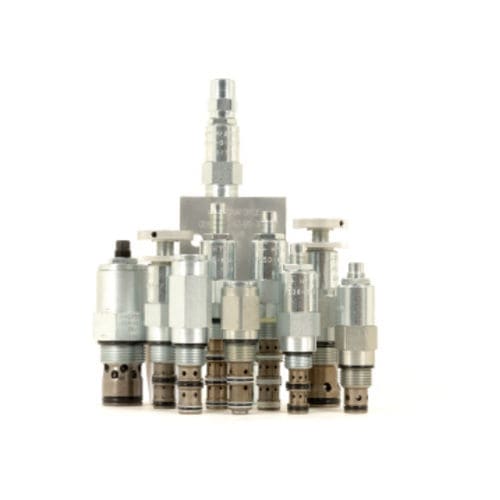

RV08-20X - это ввинчивающийся, картриджного типа, прямого действия, поппет-типа, гидравлический перепускной клапан, предназначенный для контуров с низким расходом, требующих низкой внутренней утечки.
Работа
RV08-20X перекрывает поток из порта 1 в порт 2 до тех пор, пока давление в порту 1 не станет достаточным, чтобы заставить подпружиненный поппер выйти из седла.
Особенности
Регулировка не может быть отменена из клапана.
Различные варианты регулировки давления, включая нерегулируемую заводскую настройку.
Варианты регулировки A, B и C: положительные упоры предотвращают срыв пружин.
Диапазон пружин по выбору до 248 бар (3600 фунтов на кв. дюйм).
Быстрая реакция на изменение давления.
Возможность двунаправленного давления (требуется опция двунаправленного уплотнения давления).
Компактный размер.
Примечания
Превосходство: Существующие и новые применения.
RVD58-20 является нашим лучшим в своем классе перепускным клапаном и может функционально заменить этот клапан в большинстве применений. Мы настоятельно рекомендуем вам рассмотреть эту более новую альтернативу.
Соображения:.
Сопоставимые показатели давления и расхода
Сопоставимая скорость срабатывания
Лучшие характеристики повышения давления
Меньший размер
Отсутствие динамического уплотнения
Конкурентоспособная стоимость
Требуется замена полости VC08-2B. Некоторые коллекторы могут допускать замену в сборе.
Возможна помощь в оценке вашего применения
Жидкости:
Минеральные или синтетические со смазывающими свойствами
Диапазон вязкости жидкости:
7.4 - 420 сСт
Максимальный рабочий уровень загрязнения:
18/16/13 согласно ISO 4406
Полость:
VC08-2
полости 08 размера с двухсторонним движением
Момент установки картриджа:
25.8 - 28,5 Н-м (19 - 21 фунт-футов)
Максимально допустимый крутящий момент:
40.7 Н-м (30 фунт-футов)
Момент затяжки заглушки стиля H:
10.8 - 13,6 Н-м (8 - 10 фунт-футов) N V P U
34 Н-м (25 фунт-футов) NC VC PC макс
Ограничение ориентации:
Нет
---
