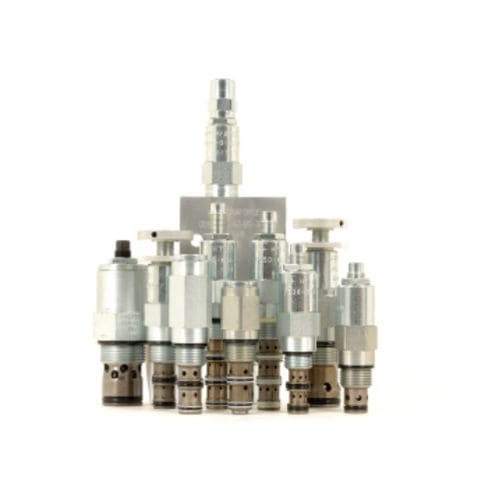

CR08-38X - это ввинчивающийся, картриджного типа, прямого действия, двунаправленный гидравлический перепускной клапан поппетного типа, предназначенный для использования в качестве устройства ограничения давления в более требовательных гидравлических контурах, требующих низкого гистерезиса и низкой внутренней утечки.
Работа
Клапан блокирует поток из порта 1 в порт 2 двунаправленно, при этом пружинная камера постоянно дренируется через порт 3. При достижении заданного давления в порту 1 или 2 подпружиненная заслонка выходит из своего седла.
Особенности
Регулировки не могут быть выведены из клапана.
Регулировки запрещают пружинам выходить из строя.
Закаленные детали для длительного срока службы.
Компактный, распространенный в промышленности размер.
Жидкости:
Минеральная или синтетическая со смазывающими свойствами
Диапазон вязкости жидкости:
7.4 - 420 сСт
Максимальный рабочий уровень загрязнения:
18/16/13 согласно ISO 4406
Полость:
VC08-3
трехходовые полости размера 08
Момент установки картриджа:
25.8-28,5 Н-м (19-21 фунт-футов)
47.5 Н-м (35 фунт-футов) До макс
Момент затяжки заглушки стиля H:
33.9,8 - 36,6 Н-м (25 - 27 фунт-футов)
Ограничение ориентации:
Нет
---
