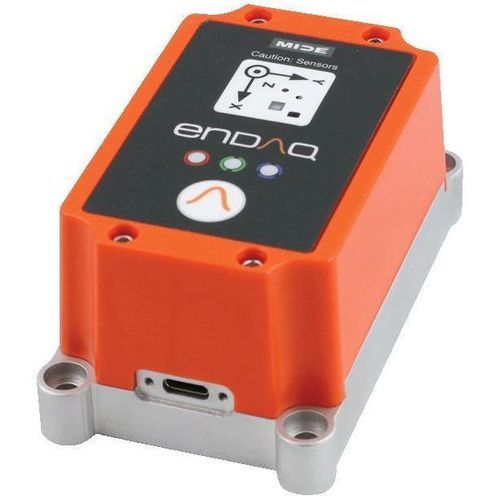

Регистратор данных вибрации W8-D40

ударвлажностиинтенсивности освещения

Обзор
W8-D40 (enDAQ) — беспроводной регистратор вибрации и автономная измерительная система, обеспечивающая сбор данных с нескольких датчиков, встроенное хранилище и перезаряжаемую батарею для продолжительных полевых испытаний. Поддерживает настраиваемую загрузку данных в облако enDAQ по Wi‑Fi и может работать с отключённой беспроводной связью при необходимости.

Ключевые характеристики

• Корпус из алюминия 7075
• Цифровой емкостной акселерометр, диапазон ±40 g
• Батарея: 4000 mAh (перезаряжаемая)
• Хранилище: 16 GB на борту

Области применения

• Обнаружение вибраций и регистрация данных
• Испытания на удар и воздействие
• Мониторинг транспортировки и доставки
• Беспроводной (Wi‑Fi) полевой мониторинг и выгрузка данных
• Экологические испытания в промышленных условиях

Особенности продукта

• Автономность: встроенные датчики, хранилище и батарея в портативном форм-факторе; настройка по USB
• Адаптируемость: несколько диапазонов акселерометра и дополнительные встроенные датчики в одном корпусе; настраиваемые условия пробуждения и частоты выборки
• Трассируемость: калибровка с акселерометром, трассируемым к NIST; разработан для сохранения целостности данных в жестких условиях

Характеристики акселерометра
Тип акселерометра: цифровой емкостной
Диапазон: ±40 g
Макс. частота дискретизации: 4 000 Hz
Полоса пропускания: 0–300 Hz
Шум: < 0,01 gRMS
Разрешение: 0,00008 g

Дополнительные характеристики датчиков
Микрофон — Диапазон измерений: 105 dB — Частота дискретизации: 0 (off) до 20 000 Hz
GPS позиция — Разрешение: 2,5 m — Частота дискретизации: 0 (off) до 1 Hz
GPS время — Разрешение: 60 ns — Частота дискретизации: 0 (off) до 1 Hz
Гироскоп — Диапазон: 2000 °/s — Разрешение: 0,06 °/s — Частота дискретизации: 0 (off) до 3 200 Hz
Магнитометр — Диапазон: ±1300 µT — Разрешение: 0,3 µT — Частота дискретизации: 0 (off) до 10 Hz
Температура — Диапазон: -40 до 85 °C — Разрешение: 0,01 °C — Частота дискретизации: 0 (off) до 10 Hz
Давление — Диапазон: 1 до 200 kPa — Разрешение: 1,6 Pa — Частота дискретизации: 0 (off) до 10 Hz
Влажность — Диапазон: 0 до 100 %RH — Разрешение: 0,04 %RH — Частота дискретизации: 0 (off) до 10 Hz
Освещённость — Диапазон: 0 до >20 µV — Разрешение: <100 mlx — Частота дискретизации: 0 (off) до 4 Hz

Эксплуатационные параметры
Рабочая температура: -40 °C до 80 °C (-40 °F до 176 °F)
Температура зарядки: -30 °C до 85 °C (-22 °F до 185 °F)
Рекомендуемая температура хранения: 15 °C до 30 °C (допустимо: -40 °C до 85 °C)
Влажность: 0 до 95 %RH (без конденсации)
Давление (абсолютное): 20 kPa до 110 kPa (2,9 psi до 16,0 psi)
Предел по удару: 500 g при 0–40 °C; 100 g при -40 до 80 °C
ЭМС: отсутствие восприимчивости к электрическому полю 2 MHz–18 GHz @ 200 V/m (см. EMI‑отчёт); отсутствие восприимчивости к магнитному полю 30 Hz–100 kHz (см. EMI‑отчёт)

Работа батареи и ёмкость хранения (примеры)
Частота дискретизации / Ёмкость хранения / Непрерывная запись / Триггер осн. акс. / 2‑й триггер акс. / Период./временной триггер
50 Hz — 64 дня — 11 дней — 35 дней — — 2,8 года
200 Hz — 40 дней — 11 дней — 35 дней — — 2,8 года
800 Hz — 15 дней — 10 дней — 35 дней — — 2,6 года
4 000 Hz — 4 дня — 8 дней — 35 дней — — 2,3 года
Примечание: время работы батареи существенно зависит от конфигурации (частоты сенсоров, триггеры), возраста батареи и температуры.

Механика и размеры
Масса: 250 g
Материал корпуса: алюминиевое основание, поликарбонатная крышка
Крепление — Винт: болты 10‑32 (23 ft‑lb)
Крепление — Лента (двухсторонняя): 3M 950 Tape
Длина: 99,8 mm (3,93")
Ширина: 58,6 mm (2,31")
Толщина: 45,6 mm (1,80")
Степень защиты: IP50 (защита от пыли)

Технические характеристики

• Модель: W8-D40
• Бренд: enDAQ
• Акселерометр: цифровой емкостной, ±40 g, до 4 000 Hz дискретизация
• Батарея: 4 000 mAh (перезаряжаемая)
• Хранилище: 16 GB onboard
• Встроенные датчики: микрофон, GPS, гироскоп, магнитометр, температура, давление, влажность, свет
• Рабочая температура: -40 °C до 80 °C
• Устойчивость к ударам: до 500 g (0–40 °C)
• Масса: 250 g
• Размеры: 99,8 × 58,6 × 45,6 mm
• Степень защиты: IP50
